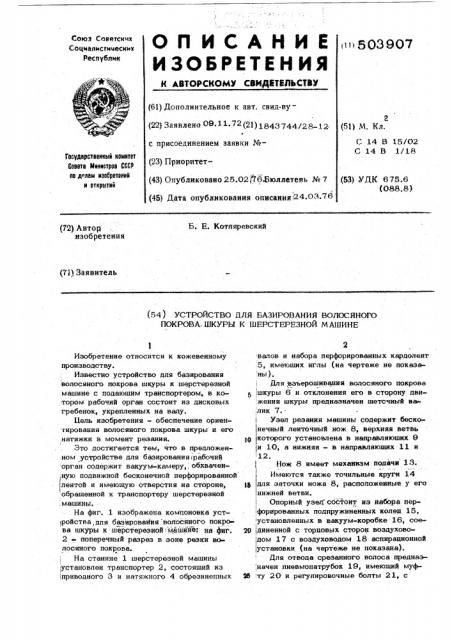

(О П И С А Н И Е Бозоо7

ИЗОБРЕТЕН ИЯ

Союз Советскии

Соцчалистимескмх

Республик

К АВТОРСКОМУ СВИДБТИЛЬСТВУ (61) Дополнительное к авт. свид-ву— г (51} М. Кл. (22} Заявлено 09.11.72(21)1843744/28-12с присоединением заявки №С 14 В 15/02

С 14 В 1/18

Государственный комитет

Совета Фтинистров СССР по делам изооретений и открытий (23) Приоритет(43) Опубликовано 25.02)76 бюллетень № 7 (53} УДК 675.6 (088. 8) (45) Дата опубликования описания 24 03-76 (72) Автор изобретения

Б. Е. Котляревский (71) Заявитель (54) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ ВОЛОСЯНОГО

ПОКРОВА- ШКУРЫ К ШЕРСТЕРЕЗНОЙ МАШИНЕ

Изобретение относится к кожевенному производству.

Известно устройство для базирования

:волосяного покрова шкуры к шерстерезной машине с подающим транспортером, в котором рабочий орган состоит из дисковых

:гребенок, укрепленных на валу.

Бель изобретения — обеспечение ориентирования волосяного покрова шкуры и его натяжки в момент резания.

Это достигается тем, что в предложенном устройстве для базирования рабочий орган содержит вакуум-камеру,, обхвачен! ную подвижной бесконечной перфорированной лентой и имеющую отверстия на стороне, обращенной к транспортеру шерстерезной

: машины.

На фиг. 1 изображена компоновка уст,ройства,для бюироваттия -волосяного покрова шкуры к шерстерезной машийе на фиг, 2 поперечный разрез в зоне резки волосяного покрова.

На станине 1 шерстереэной машины ,установлен транспортер 2, состоящий из

:приводного 3 и натяжного 4 обрезиненных

2 валов и набора перфорированных кардолент

5, имевших иглы (на чертеже не показа ны }.

Для вэъерошивания волосяного покрова в,шкуры 6 и отклонения его в сторону дви:жения шкуры предназначен шетсчный ва лик 7.Узел резания машины содержит беско1 нечный ленточный нож 8, верхняя ветвь щ которого установлена в направляющих 9 и 10, а нижняя - в направляющих 11 и 12.

Нож 8 имеет механизм подачи 13.

Имеются также точильные круги 14 тв для заточки ножа 8, расположенные у его

1нижней ветви.

Опорный узел соСтоит из набора пер форированных подпружиненных колец 15, установленных в вакуум-коробке 16, сое29 1диненной с торцовых сторон воздухово дом 17 с воздуховодом 18 аспирационной установки (на чертеже не показана), Для отвода срезанного волоса предназ .,начен пневмопатрубок 19, имеющий муфМ ту 20 и регулировочные болты 21, с

503907 помошью которых устанавливают необходимый зазор между шкурой 6 и муфтой 20.

Пневмопатрубок 19 соединен с воздуховодом 18 аспирационной установки при помоши конфузора 22.

Устройство для базирования волосяного покрова шкуры содержит вакуум-камеру 23, соединенную с двух сторон воэдуховодом 24 с воздуховодом 18 аспирационной установки. Вакуум-камера 23 охвачена бесконечной перфорированной. лентой 25. Для приведения в движение перфорированной ленты 25 служат обрезиненные валики 26, Вакуум-камера 23 на стороне, обрашенной к подаюшему транспортеру 2, имеет отверстия 27. Устройство для базирования смонтировано на кройштейне 28 машины и его положение регулируется винтами 29, Работает устройство следующим обра.» зом.

Шкуру 6 укладывают на транспортер 2 волосом вверх, огузком вперед и транспоттируют ее в расправленном виде под щеточный валик 7, который вэъерошивает волосяной покров с целью отклонения верхушек волос в сторону движения. Затем шкура 6 подается под базируюшее устройство, где попадает в зону действия всасывающих воздушных струй, проходяших через отверстия перфорированной ленты

25 и отверстия 27 и обеспечиваюших отклонение верхушек волос в сторону движения, а движение перфорированной ленты

25 со скоростью, многократно превышаюшей скорость движения шкуры, создает дополнительные условия отклонению верхушек волос и осуществляет предварительное натяжение их. При подходе к лезвию ножа 8 на практически установленном расстоянии при помоши регулировки положения вакуум-камеры 23, осуществляемой винтами, перфорированная лента 25 отклоняется. вверх, увлекая за собой "npui липший" к ней волосяной покров. В результате осушествляется окончательная натяжка волоса, который, прикоснувшись к лезвию ножа 8, срезается им на технологически необходимую величину в зависимости от установленного расстояния.

Прилипание волосяного покрова происходит за счет всасываюших воздушных

1О струй, проходяших через отверстия перфорированной ленты 25 и отверстия 27, расположенные на стороне вакуум-камеры

23, обращенной к подаюшему транспортеру 2.

15 Перфорированные подпружиненные кольца 15 прижимаются к перфорированным кардолентам 5 подаюшего транспортера.

Иглы кардолент 5 вдавливаются в

М мездру шкуры 6, которая присасывается к кардолентам за счет разрежения воздуха в какуум-коробке 1 и, таким образом, обеспечивается удержание и протаскивание шкуры с переменной толМ шиной под ленточным ножом 8, Срезанный волос подхватывается иэ зоны резки воздушным потоком, созданным в пневмопатрубке 19 и транспортируется воздуховодом

18 в аспирационную установку.

ЗО

Формула изобретения

Устройство для базирования волосяного покрова шкуры к шерстерезной машине с подаюшим транспортером, содержашее рабочий орган, о т л и ч а ю ш е е с я тем, что, с целью обеспечения ориентиро» вания волосяного покрова шкуры и его натяжки в момент резания, рабочий орган содержит. вакуум-камеру, обхваченную подвижной бесконечной перфорированной лентой и имевшую отверстия на стороне, обрашенной к подающему транспортеру шерстереэной машины.
