Реферат

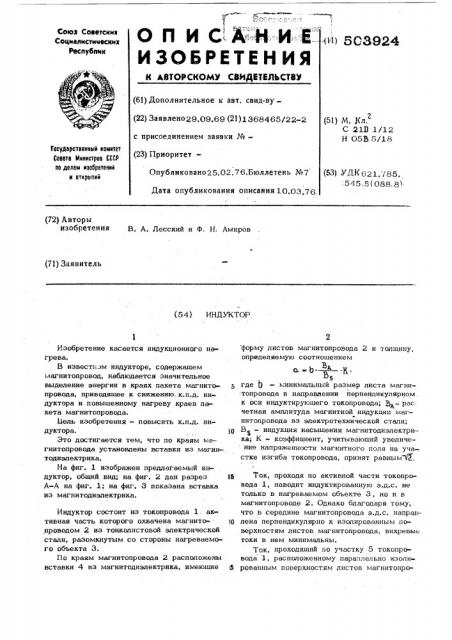

О П И С А :Н-- И Е .

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистицеских

Респу6лии - » бС3924

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено29.09.69 (21)1368465/22-2 с присоединением заявки №вЂ” (23) Приоритет(51) М. Кл.

С 21D 1/12

Н О5В 5/18

Гасударственный номнтет

Совета Министров СССР оо делан изооретений и открытий

Опубликовано25,02.76,Бюллетень №7

Дата- опубликования описания 10.03.76, (53) УДК 621. /85.

:545.5(088 8) (?2) Авторы изобретения В. А. Лесский и Ф. Н. Амиров (71) Заявитель (S4) ИНЙУКТОР

Изобретение касается индукционного нагрева, В известном индукторе, содержащем магнитопр овод, наблюдается значительное выделение энергии в краях пакета магнито» провода, приводящее к снижению. к.п.д. индуктора и повышенному нагреву краев пакета магнитопровода.

Иель изобретения - повысить к.п.д. индуктора.

Это достигается тем, что по краям магнитопровода установлены вставки из магиитодиэлектрика.

На фиг. 1 изображен предлагаемый индуктор, общий вид; на фиг. 2 дан разрез

А-А на фиг. 1; на фиг. 3 показана вставка из магнитодиэлектрика.

Индуктор состоит из токопровода 1. активная часть которого охвачена магнитопроводом 2 из тонколистовой электрической стали, разомкнутым со стороны нагреваемого объекта 3.

По краям магнитопровода 2 расположены вставки 4 из магнитодиэлектрика, имеющие форму листов магнитопровода 2 и толщину, определяемую соотношением а-Ь. К ° в„

S где b - минимальный размер листа магни:топровода в направлении перпендикулярном. к оси индуктирующего токопровода; — расчетная амплитуда магнитной индукции магнитопровода из электротехнической стали; ц  — индукция насыщения магнитодиэлектрика; К - коэффициент, учитывающий увеличение напряженности магнитного поля на участке изгиба токопровода, принят равными, Ток„проходя по активной iBcTB TQK0IIpoвода 1, наводит индуктированную э.д.с. не только в нагреваемом объекте 3, но и в магнитопроводе 2. Однако благодаря тому, что в середине магнитопровода э.д.с. направ-!

0 лена перпендикулярно к изолированным поверхностям листов магнитопровода, вихревые токи в нем минимальны, ТоК проходящий по участку 5 токопровода 1, расположенному параллельно изоли5 рованным поверхностям листов магнитолровода 2, наводит в краях магнитопровода значительные вихревые. токи, которые поглощаются вставками 4, выполненными из мат нитодиэлектрика, имен>щего при удовлетворительных магнитных свойствах отци ч- 5 ные электроизоляциоцные свойства во всех направлениях. А

cL-- Ь вЂ” — Ki

В, где t) - минимальный размер лис а магиитопровода в направлении перпендикулярном к оси индуктирующего токопровода;

B «расчетная амплитуда магнитной

Ip индукции магнитопровода из элекгротехнической стали;

E3 — индукция насыщения магнитодиэлектрика;

К - коэффициент, учитывающий увели15 чение напряженности магнитного поля на участке изгиба токонровода, принят рав»ым ГК

Фи г. 1 -Риг. 2

ИНИИПИ Заказ 68 Ри г

Подписное

Тираж 65Ý

Филиал ППП "Патент", г. Ужгород, ул. l агарина, 101

Формула изобретения

1. Пндуктор, содержащий мси иитопровод, о т и и ч а ю ш и и с я тем, что, с целью повышения к.п.д, индуктора, по краям магнитопровода установлены вставки из магнитодиэлектрика.

2. Ппдуктор по и. 1, о т л и ч а— к> и и и с я тем, что вставки из магнито1диэлектрика имек>т форму листов >агни>опровода и толщину, опрея >и;.емую соо»н>шепнем
