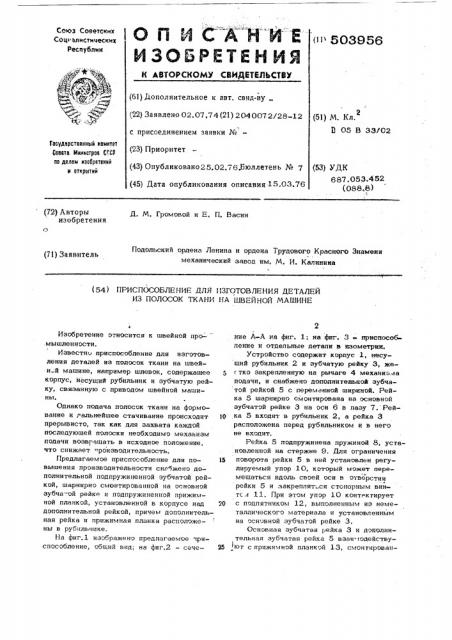

О П И CАЯ-Й Е

ИЗОБРЕТЕНИЯ

Союз Советских

С04 ълисти4еских

Республик (11 503S56

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61),цополнительное к авт. свид-ву (22) Заявлено 02,07,74 (21) 204007-2/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02,76,Бюллетень № (45) Дата опубликования описания 15,03,76 (51) М. Кл.

D 05 В 33102

1 осудярстаенный комитет

Сооатв Министров СССР оо делам изооретеинй и открытий (53) УДК

687.053.452 (088.e) (72) Авторы изобретения

Д. М. Громовой и Е. П. Васин

Подольский ордена Ленина и ордена Трудового Красного Знамени механический завод им, N И. Калинина (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ

ИЗ ПОЛОСОК ТК АНИ HA ШВЕЙНОЙ МАШИНЕ

Изобретение относится к швейной про-, мышленности.

Известно приспособление для изготовления деталей из полосок ткани на швейк.й машине, например шлевок, содержащее корпус, несущий рубильник и зубчатую рейку, связанную с приводом швейной машины.

Однако подача полосок ткани на формование и дальнейшее стачивание происходит прерывисто, так как для захвата каждой последующей полоски необходимо механизм подачи возвгашать в исходное положение, что снижает производительность, Предлагаемое приспособление для повышения производительности снабжено дополнительной подпружиненной зубчатой рейкой, шарнирно смонтированной на основной зубча-ой рейке v. подпружиненной прижимной планкой, установленной в корпусе над дополнительной рейкой, причем дополнительная рейка и прижимная планка расположены в рубильнике.

На фиг.1 изображено предлагаемое приспособление, общий вид; на фиг.2 — сечекие А»А на фиг. 1; на фиг. 3 » «приспособление и отдельные детали в изометрии.

Устройство содержит корпус 1, несу щий рубильник 2 и зубчатую рейку Э, жет тко закрепленную на рычаге 4 механизма подачи, и снабжено дополнительной зубчатой рейкой 5 с переменной шириной. Рейка 5 шарнирно смонтирована на основной зубчатой рейке 3 на оси 6 в лазу 7. Рейка 5 входит в рубильник 2, а рейка 3 расположена перед рубильником и в него не входит.

Рейка 5 подпружинена пружиной 8, установленной на стержне 9. Для ограничения поворота рейхи 5 в ней установлен регулиоуемый упор 10, который может перемешаться вдоль своей оси в отверстии рейки 5 и закреплят ся стспорным винтс л 11. При этом упор 10 контактирует

20 с подпятником 12, выполненным из неметаллического материала и установленным на основной зубчатой рейке 3.

Основная зубчатая рейка 3 и дополнительная зубчатая рейка 5 взаи 1одейству25 ют с прижимной планкой 13, смонтирован503956

Дополнительная рейка 5 н прижимная планка 13, расположенные внутри рубильника 2, не задевают его внутренних поверхностей, т.е, стенок, что обеспечивает как формообразование шлевок, так и их продвижение.

Во время работы в исходном положении рычаг 4 механизма подачи находится в крайнем нижнем положении и основная зубчатая рейка 3 утоплена ниже уровня пластины 19.

Под действием пружины 8 дополнительная рейка 5 повернута по часовой стрелке относительно оси 6 так, что зубья левого конца 14 рейки находятся на уровне или несколько ниже верхней плоскости пластины 19, что достигается регулирог ой упора 10 на необходимый зазор между ними и подпягником 12, Это нужно для гого, чтобы при обратном ходе комбинированной рейки. дополнительная рейка 5 не захватывала заготов;у полоски ткани и не возвращала ее в обратном направлении.

30 ной в корпусе 1, при атом концы 14 дополнительной рейки 5 и прижимной планки 13 расположены в рубильнике 2.

Прижимная планка 13 соединена с корпусом 1 устройства при помоши соединительного звена 15; один конец которого расположен на осн 16, закрепленной в корпусе 1, а другой соединен с прижимной планкой 13. Причем последняя поджимается к,дополните; ьной зубчатой рейке 10 Р пружиной Тт, усилие которой регулируется гайкой 1d.

Оператор укладывает заготовку полоски на зубчатую рейку или просто на пластину 19. При движении рычага 4 вверх заготовка полоски захватывается зубьями рейки II увлекается в направлении подачи в рубильник относительно прижимной планки 13. При этом дополнительная рейка 5 входит s соприкосновение с планкой 19 и осуществляет продвижение заготовки полоски в рубильнике 2 по всей длине соприкосновения.

В рубильнике заготовка полоски формуется, огибаясь вокруг прижимной планки 13 и дополнительной рейки 5, и продвигается принудительно до.лапки,; где ее подхватывает зубчатая рейка и подает под иглу 20.

Изготовление шлевок происходит непрерывно.

При укладке отдельных полосок ткани машина не останавливается.

Ф о р м у л а и з о б р е т е н и я .

Приспособление для изготовления деталей из полосок ткани на швейной машине, например шлевок, содержащее корпус, несущий рубйльник, и зубчатую рейку, связанную с приводом швейной машины, о ъ.. л и ч а ю ш е е с я тем, что, с целью повышения производительности, оно снаб жено дополнительной подпружиненной зубчатой рейкой, шарнирно смонтированной на основной зубчатой рейке и подпружиненной прижимной планкой, установленной в корпусе над дополнительной рейкой, причем дополнительная рейка и прижимная планка расположены в рубильнике.

503956

Фиг..У
