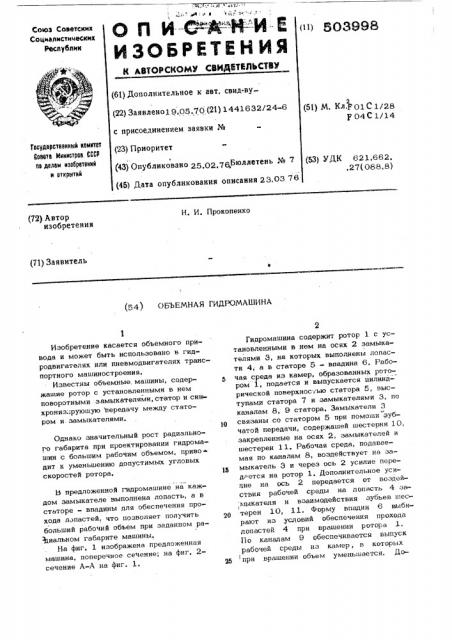

О П И-- "И-- И-Е
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (») 503898 (61) Дополнительное к авт. свид-ву(22) Заявлено19.05.70 (2l) 1441632/24-6 (51) М Кл р01С1/28 е 04С 1/14 с присоединением заявки №
Тосударстеенный комитат
Соната Иинистроа СССР ое делам изобретений н открытий (23) Приоритет (43) Опубликовано 25 02 76Бюллетень № 7 (45) Дата опубликования описания 23,03 76 (53) УДК 621,662, .27(088,8) {72) Автор изобретения
Н. И. Прокопенко (71) Заявитель (54) ОБЪЕМНАЯ ГИДРОМАШИНА
Изобретение касается объемного привода и может быть использовано в гидродвигателях или пневмодвигателях транспортного машиностроения.
Известны объемные, машины, содержашие ротор с установленными в нем поворотными замыкателями, статор и синхронизпруюшую передачу между статором и замыкателями, Однако значительный рост радиального габарита при проектировании гидромашин с большим рабочим объемом, приво. дит к уменьшению допустимых угловых скоростей ротора.
И предложенной гидромашине на каждом замыкателе выполнена лопасть, а в статоре - впадины для обеспечения прохода лопастей, что позволяет получить больший рабочий объем при заданном ра Ьиаггьном габарите машины.
На фиг. 1 изображена предложенная машина, поперечное сечение; на фиг, 2сечение А-А на фиг. 1.
Гидромашина содержит ротор 1 с установленными в нем на осях 2 замыкателями 3, на которых выполнены лопасти 4, а в статоре 5 - впадина 6. Рабочая среда из камер, образованных ротором 1, подается и выпускается пилиндрической поверхнос ью статора 5, выступамн статора 7 и замыкателями 3, по каналам 8, 9 статора, Эамыкатели 3 связаны со статором 5 при помаши зубчатой передачи, содержашей шестерни 10, закрепленные на ос ях 2, замыкателе и и шестерен 1 1. Рабочая среда, подаваемая по каналам 8, воздействует на за15 мыкатель 3 и через ocb 2 усилие перед ется на ротор 1. Дополнительное усилие на ось 2 передается от воздействия рабочей среды на лопасть 4 за мыкателя и взаимодействия зубьев шес1
gp терек 10, 11, Форму впадин 6 выбирают из условий обеспечения поохода лопастей 4 при врашении ротора 1.
По каналам 9 обеспечивается выпуск рабочей среды из камер, в которых щ при врашении объем уменьшается. flo503908
3 полнительное усилие на ось 2 от sos действия рабочей среды на лопасть позволяет увеличить величину крутящего момента на роторе.
Таким образом, выполнение, лопастей на за> ыкателях позволяет у еличить рабочий объем гидромашины без существенного увеличэння ее радиальных габаритов, формула изобретения
Объемная гндромашина, содержащая ,статор, ротор с установленными в нем замыкателямн и синхронизирующую зубчат, тую передачу между статором и замыхат алями, о т л и ч а ю ш а я с я тем, :что, с целью увеличения рабочего объема гидромашины, на каждом замыкателе выполнена лопасть, а на статоре - впадины
jp для обеспечения прохода лопастей.
А-4
Тираж 6gp
Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР
rio делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Филиал ППП Патент", г. Ужгород, ул, Гагарина, 101
Редактор Е. Кравцова
Заказ 81
Составитель А. Макеев
Техред М. Левицкая Корректор С. Болдижар
