Реферат

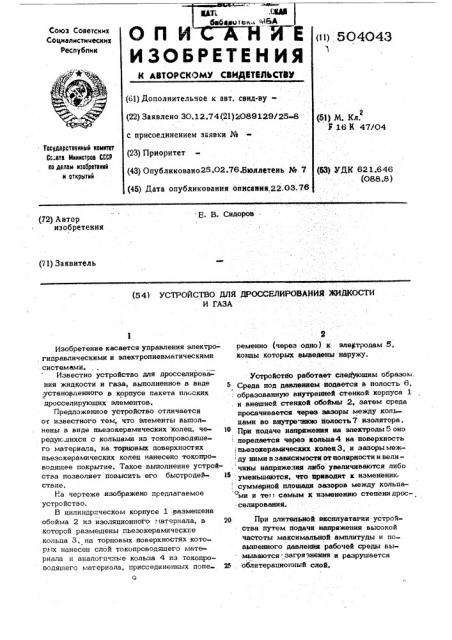

аале .ФЮ

О П И эГЕ

ИЗОБРЕТЕНИЯ фея отф,ь vlSA

Союз Советских

Социалистических

Республик (11) 504043

К АВТОРСКОМУ СВИДВТЕЛЬСТВУ (6!) Дополнительчое к авт. свих-ву(22) Заявлено ЗО. 12.74 (21) 2О89129/25-8 (5l) М. Кл.

У 16 К 47/04 с присоединением заявки № (23) Приоритет (43) Опубликовано25.О2.76.6толлетень № 7 (45) Дата опубликования описания,22.03.76

Тосударстевннь!й номнтвт

Са.ота Мнннотроо СССР оо делам нзооретвннй н открытнй (63} УДК 621.646 (088.8) Е. В. Сидоров (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДРОССЕЛИРОВАНИЯ ЖИДКОСТИ

И ГАЗА

Устройство работает слефлощим образом.

Среда под давлением подается в полость 6, : образованную внутренней стенкой корпуса 1 и внешней стенкой обоймы 2,.затем среда просачивается через зазоры между кольцами во внутре тиюю йолость7 изолятора.

При подаче наттряжения на электродыбоно

" передается через- кольца4 на поверхность пьеэокерамических колец 3, и зазоры меж ду ними в зависимости от полярности и вели— чины напряжелия либо увеличиваются либо 5, уменьшаются, что приводит к иэмененик

: суммарной плошади зазоров между кольцами и те самым к изменению степенидросселирования.

Изобретение касается управления электрогидравлическими и электропневматическими системами.

Известно устройство для дросселирования жидкости и газа, выполненное в виде .устаноВденного в корпусе пакета плоских дросселирующих элементов.

Предложенное устройство отличается

or известного тем, что элементы выполнены в виде пьезокерамических колец, чередуклихся с кольцами иэ токопроводящего материала, на торцовых поверхностях пьезокерамических колец нанесено токопроводящее покрытие. Такое выполнение устройства позволяет повысить его быстродействие.

На чертеже:изображено предлагаемое устройство.

В цилиндрическом корпусе 1 .размещена обойма 2 из изоляционного материала, в которой размещены пьезокерамические кольца 3, на торцовых поверхностях которых нанесен слой токопроводящего материала и аналогичные кольца 4 из токопроводящего материала, присоединенных попес ременно (через одно) к электродам 5, концы которых вывеаены наружу.

20 При длительной эксплуатации устройства путем подачи напряжения высокой частоты максимальной амплитуды и повышенного давления рабочей среды вы. мываются загрязнения и разрушается

25 облитерационный слой, Ф с

Составитель И. Геравская

Редактор Т.Шагова Техред О. Луговая Корректор Я. Бабурка

Заказ 85 Тираж 1131 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113ОЗЯ, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент",г.Ужгород, ул. Гагарина, 101

504О43

Формула изобретения

Устройство для дросселировачия жидкости и газа, выполненное в виде уста новленного в корпусе пакета плоских дросселируюших элементов, о т л и ч а ю щ ее с я тем, что, с целью повышения быстродействия, элементы выполнены в виде пьезокерамических колец,чередуюшихся с кольцами из токопроводящего материала, на торцовых поверхностях пьезокерамических колец нанесено токопроводящее покрытие.
