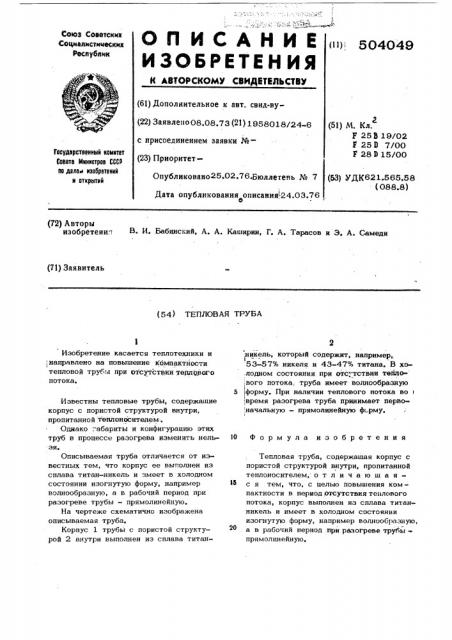

П ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистииеских

Республик

ii1) 504048

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 08.08.73 (21) 1958018/24-6 (51) М. Кл. г

$ 253 19/02

М 25D 7/00

Г 28 В 15/00 с присоединением заявки №Государственный квинтет

Совета Мнннстров СССР оо делан нзооретеннй и открытий (23) ПриоритетОпубликовано -5.02.76.Бюллетень № 7 (53) УДК621 565.58 (088.8) Дата опубликования описания!24.03.76, (72) Авторы изобретени т В И Бабинский, А. А. Каширин, I . А. Тарасов и Э. А. Самеди (71) Заявитель (54) ТЕПЛОВАЯ ТРУБА

Изобретение касается теплотехники и, направлено на повышение компактности тепловой трубы при Отсутствии терлового потока.

Известны тепловые трубы, содержашие корпус с пористой структурой внутри, пропитанной теплоносителем .

Однако "абариты и конфигурацию этих труб в процессе разогрева изменить нельзя.

Описываемая труба отличается от известных тем, что корпус ее выполнен из сплава титан-никель и имеет в холодном состоянии изогнутую форму, например волнообразную, а в рабочий период при разогреве трубы — прямолинейную.

На чертеже схематично изображена описываемая труба, Корпус 1 трубы с пористой структурой 2 внутри выполнен из сплава титанникель, который содержит, например, 53-57% никеля и 43-47% титана. В хо .лодном состоянии при отс T T HH TSIUIQ»

;вого потока, труба имеет волнообразную

5 форму. При наличии теплового потока во i ,время разогрева труба принимает перво начальную — прямолинейную форму.

10 Формула изобретения

Тепловая труба, содержашая корпус с пористой структурой внутри, пропитанной теплоносителем, о т л и ч а ю ш а яс я тем, что, с целью повышения компактности в период ртсутствия теплового потока, корпус выполнен из сплава титанникель и имеет в холодном состоянии изогнутую форму, например волнообразную, 20 . а в рабочий период .при разогреве трубы прямолинейную.

50404

Подписное

Тираж 1131

Заказ 1706

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент", г. Ужгород, ул. Гагарина, 101

) Составитель P. Данилов

Редактор Е. Кравцова Техред А, Демьянова Корректор T. Кравченко
