Способ определения приращения напряжения текучести материала при сжатии

Способ определения приращения напряжения текучести материала при сжатии

Иллюстрации

Показать все

Реферат

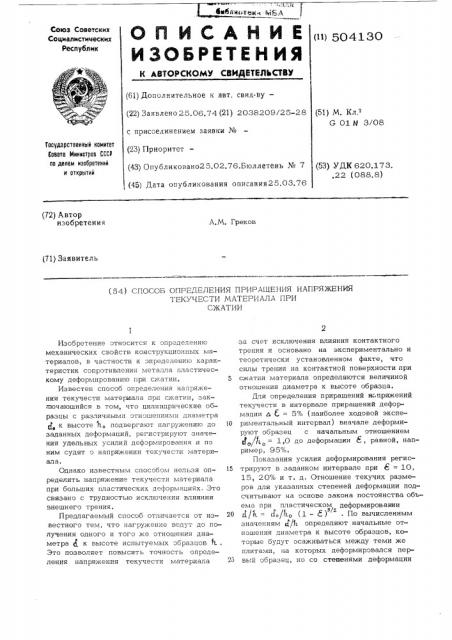

О П И С А Н И Е п1) во41зо

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.06.74 (21) 2038209/25-28 (51) М. Кл,е

G 01 М 3/08 с присоединением заявки № (23) Приоритет (43) Опубликовано25.02.76.Бюллетень № 7

Государственный комитет

Совета Ииикстрав СССР по делам изооретеинй и открытий (53) УДК 620.173.,22 (088.8), (45) Дата опубликования описания25.03.76 (72) Автор изобретения

A.Ì. Греков (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ ПРИРМЦЕНИЯ НАПРЯЖЕНИЯ

ТЕКУЧЕСТИ МАТЕРИАЛА ПРИ

СЖАТИИ

Изобретение относится к определению механических свойств конструкционных материалов, в частности к определению характеристик сопротивления металла пластическому деформированию при сжатии.

Известен способ определения напряжения текучести материала при сжатии, =-аключающийся в том, что цилиндрические образцы с различными отношениями диаметра к высоте Ь, подвергают пагружению до заданных деформаций, регистрируют значения удельных усилий деформирования и по ним судят о напряжении текучести материал а .

Однако известным способ м нельзя определить напряжение текучести материала при больших пластических деформациях. Зто связано с трудностью исключения влияния внешнего трения.

Предлагаемый способ отличается от известного тем, что нагружение ведут до получения одного и того же отношения диаметра е к высоте испытуемых образцов тт..

Это позволяет повысить точность определения напряжения текучести материала за счет исключения влияния контактного трения и основано на экспериментально и теоретически установленном факте, что силы трения на контактной поверхности при

5 сжатии материала определяются величиной отношения диаметра к высоте образца.

Для определения приращений напряжений текучести в интервале приращений деформации ь Г = 5% (наиболее ходовой экспе-! О риментальный интервал) вначале деформируют образец с начальным отношением //(= 1,0 до деформации с;, равной, например, 95%.

Показания усилия деформирования регис15 трируют в заданном интервале при 6 = 10, 15, 20% и т. д, Отношение текучих размеров для указанных степеней деформации подсчитывают на основе закона постоянства объема при пластическом деформировании

2() Й/1, =- А/4.0 (1 — ) . По вычисленным значениям P/1 определяют начальные отношения диаметра к высоте образцов, которые будут осаживаться между теми же плитами, на которых деформировался пер2 ) вь, и об раз ец, но со степенями деформации
