Реферат

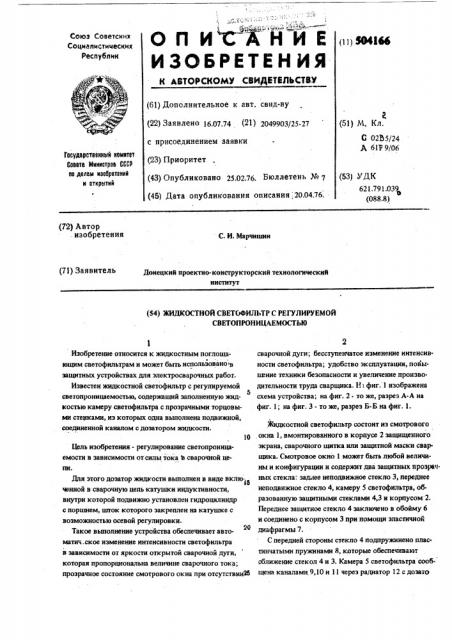

СПИ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТВЛЬСТВУ

Союз Советских

Социалистических

Республик

<1)) ЯИЗМ (61) Дополнительное к авт. свнд-ву (22) Заявлено 16.07.74 (21) 2049903/25.27

R (51) М. Кл.

С 02В5/24

Д 61F9/06

Государственный комитет

Саавта Министрав СССР вв делам изобретений и еткрытий (23) Приоритет (43) Опубликовано 25.02.76. Бюллетень М 7 (45) Дата опубликования описания, 20.04.76. (53) УДК

621.791.03 (088.8) (72) Автор изобретения

С. И. Марчишин (71) Заявитель

Донецкий проектно- конструкторский технологический институт (54) ЖИДКОСТНОЙ СВЕТОФИЛЬТР С РЕГУЛИРУЕМОЙ

С ВЕТОПРОНИЦАЕМОСТЫ0 с присоединением заявки

Изобретение относится к жидкостным поглощакнцим светофильтрам и может быть использовано в защитных устройствах для электросварочных работ.

Известен жидкостной светофильтр с регулируемой

5 светопроницаемостью, содержащий заполненную жидкостью камеру светофильтра с прозрачными торцовыми стенками, иэ которых одна выполнена подвижной, соединенной каналом с дозатором жидкости.

Цель изобретения - регулирование светопроницаемости в зависимости от силы тока В сварочной цепи.

Для этого дозатор жидкости выполнен в виде вклю-1 ченной в сварочную цепь катушки индуктивностн, внутри которой подвижно установлен гидроцилиндр с поршнем, шток которого закреплен на катушке с возможностью осевой регулировки.

Такое выполнение устройства обеспечивает автоматич.ское изменение интенсивности светофильтра в зависимости от яркости открытой сварочной дутн, которая пропорциональна величине сварочного тока; прозрачное состояние смотрового окна при отсутствиииа сварочной дуги; бесступенчатое изменение интенсивности светофильтра; удобство эксплуатации, повыш:ние техники безопасности н увеличение производительности труда сварщика. Н i фиг. 1 изображена схема устройства; на фиг. 2 - то же, разрез А-А на фнг. 1; на фнг. 3 - то же, разрез Б-Б на фиг. 1.

Жидкостной светофильтр состоит из смотрового . окна 1, вмонтированного в корпусе 2 защищенного экрана, сварочного щитка или защитной маски сварщика. Смотровое окно 1 может быть любой величины и конфигурации и содержит два защитных прозрач. ных стекла: заднее неподвижное стекло 3, переднее неподвижное стекло 4, камеру 5 светофильтра, об. раэованную защитными стеклами 4,3 и корпусом 2.

Переднее защитное стекло 4 заключено в обойму 6 и-соединено с корпусом 3 при помощи эластичной диафрагмы 7.

С передней стороны стекло 4 подпружинено плас. тинчатыми пружинами 8, которые обеспечивают сближение стекол 4 и 3. Камера 5 светофильтра сообщена каналами 9,10 и 11 через радиатор 12 с дозато

504166

Составитель Л, Никитин

Редактор Н. Кознова Техред О. Луговая

Корректор С. Болдижар

Заказ 159

Филиал ППП "Патент", г. Ужгород, ул. Гагарина, 101

Тираж 653 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

504)66 поддерживается катушкой индуктивности в зависимости от изменения величины сварочного тока.

Формула изобретения

Жидкостной светофильтр с регулируемой светопроницаемостью, содержащий заполненную жидкостью камеру светофильтра с прозрачными торцовыми стенками, из которых одна выполнена подвижной, соединенной каналом с дозатором жидкости, о тл и ч а ю шийся тем, что, с целью регулирования. светопроницаемости в зависимости от силы тока в сварочной цепи, дозатор жидкости выполнен в виде б включенной в сварочную цепь катушки индуктивности, внутри которой подвижно установлен гидроцилиндр с поршнем, шток которого закреплен на катушке с возможностью осевой регулировки.
