Устройство для записи программы на магнитную ленту

Устройство для записи программы на магнитную ленту

Иллюстрации

Показать все

Реферат

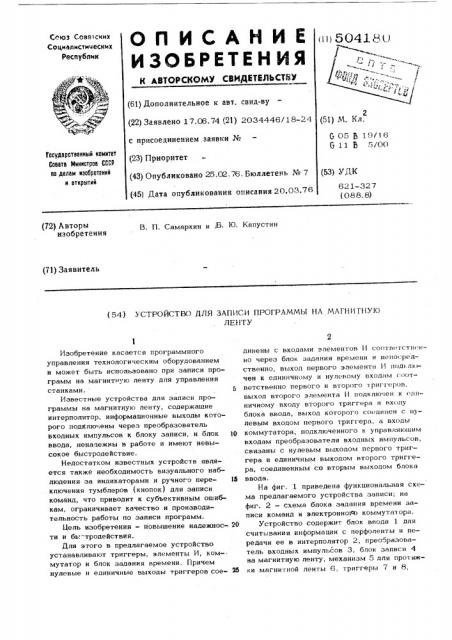

ОП ИСАИИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 504180 (61) Дополнительное к авт. свид-ву (22) Заявлено 17.06.74 (21) 2034446/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02.76. Бюллетень № 7 (45) Дата опубликования описания 20.03.76 (51) М. Кл, G 05 5 19/16

G 11 Ь 5/00

Гасударственный комитет

Совета Министров СССР ао делам изоаретеиий и открытий (53) УДК

621-327 (088. 8) (72) Авторы изобретения

В. П. Самаркин и, Б Ю. Капустин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ ПРОГРАММЫ НА МАГНИ ГНУ)0

ЛЕНТУ

Изобретение касается программного управления технологическим оборудованием и может быть использовано при записи программ на мегнитн:ю ленту для управления станками. 5

Известные устройства для записи программы на магнитную ленту, содержащие интерполятор, информационные выходы которого подключены через преобразователь входных импульсов к блоку записи, и блок 10 ввода, ненацежны в работе и имеют невысокое быстродействие, Недостатком известных устройств является также необходимость визуального наблюдения за индикаторами и ручного пере- 15 ключения тумблеров (кнопок) для записи команд, что приводит к субъективным ошибкам, ограничивает качество и производительность работы по записи программ.

Цель изобретения — повышение надежнос-. 20 ти и бь. - тр оде йст вия.

Для этого в предлагаемое устройство устанавливают триггеры, элементы И, ком-. мутатор и блок задания времени. Причем нулевые и единичные выходы триггеров сое- 5 динены с входами элементов И соотвеTc1всино через блок задания времени и понос:редственно, выход первого элементе И подь лк чен к единичному и нулевому входам соответственно первого и второго 1риггеров, выход второго элемента И подклю еп к < ппничному входу второго триггера и входу блока вводе, выход которого соединен с нулевым входом первого триггера, е входы коммутатора, подключенного к управляющим входам преобразоветеля входных импульсов, связаны с нулевым выходом первого триггера и единичным выходом второго триггера, соединенным со вторым выхоцом блоке ввода, На фиг, 1 приведена функциональная схема предлагаемого устройстве записи; на фиг. 2 — схема блока задания времени записи команд и электронно о коммутатора, Устройство содержит блок ввода 1 для считывания информации с перфоленты и передачи ее в интерполятор 2, преобразователь входных импульсов 3, блок записи 4 на магнитную ленту, механизм 5 для протяжки магнитной ленты 6, триггеры 7 и 8, 5041В0
