<и>504332

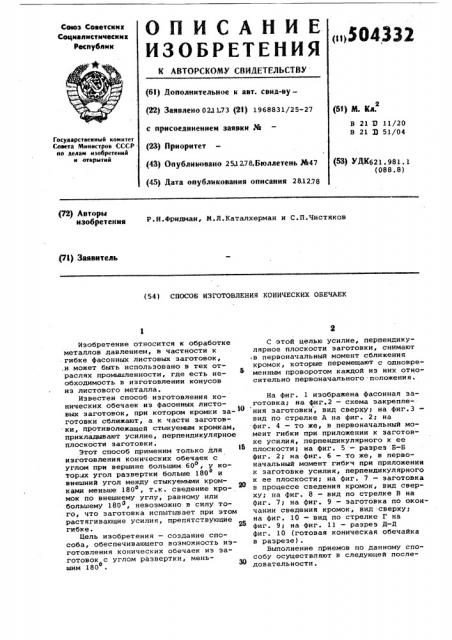

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22} Заявлено 02J.173 (21) 1968831/25-27 с прнсоедимением заявки ЭЙ (23) Приоритет (43) Опубликовано 25.1 278.Бюллетень,%47 (45) Дата опубликования описания 28.1278

Сеюз Советски к

Социалистических

Республик (53) N. Кл.

В 21 9 11/20

В 21 З 51/04

Государственимй «омитет

Совета Миннстров СССР ао делам изобретений и открмтий (5З) УМ621.981.1 (088.8) (72) Авторы изобретения

Р.Н.Фридман, И.Л.Еаталхерман и С.П.Чистяков (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ КОНИЧЕСКИХ ОБЕЧАЕК

Изобретение относится к обработке металлов давлением, в частности к гибке фасонных листовых заготовок,,и может быть использовано в тех отраслях промышленности, где есть необходимость в изготовлении конусов из листового металла.

Известен способ изготовления конических обечаек из фасонных листовых заготовок, при котором кромки заготовки сближают, а к части заготовки, пРотиволежащей стыкуемым кромкам, прикладывают усилие, перпендикулярное плоскости заготовки.

Этот способ применим только для изготовления конических обечаек с углом при вершине большим 60о, у которых угол развертки больше 180о и внешний угол между стыкуемыми кромками меньше 180о, т.к. сведение кромок по внешнему углу, равному или большему 180, невозможно в силу того, что заготовка испытывает при этом растягивающие усилия, препятствующие гибке.

Цель изобретения — создание способа, обеспечивающего возможность изготовления конических обечаек из заготовок с углом развертки, меньшим 180 а

С .этой целью усилие, перпендикулярное плоскости заготовки, снимают в первоначальный момент сближения кромок, которые перемещают с одновре менным проворотом каждой иэ них относительно первоначального положения.

На фиг. 1 изображена фасонная заготовка; на фиг.2 — схема закрепления заготовки, вид сверху> на фиг.3— вид по стрелке A на фиг. 2 на фиг. 4 — то же, в первоначальный момент гибки при приложении к заготовке усилия, перпендикулярного к ее плоскости; иа фиг. 5 — разрез Б-Б фиг. 2; на фиг. 6 — то же, в первоначальный момент гибки при приложении к заготовке усилия, перпендикулярного к ее плоскости; на фиг. 7 — заготовка в процессе сведения кромок, вид сверху; на фиг. 8 — вид по стрелке B на фиг ° 7; на фиг. 9 — заготовка по охомчании сведения кромок, вид:сверху; на фиг. 10 — вид по стрелке Г на фиг. 9; на фиг. 11 — разрез д-Д фиг. 10 (готовая коническая обечайка в разрезе).

Выполнение приемов по данному способу осуществляют в следующей последовательности °

b-b

ЗиФ /

Язг. 1Р

3 50

Кромки 1 и 2 заготовки 3 закрепляют соответственно на опорах 4 и 5.

После закрепления кромок 1 и 2 и части б заготовки 3, противолежащей стыкуемым кромкам, прикладывают усилие

"Р, которое определяет направление

Формовки. После приложения усилия

@поры 4 и 5 с закрепленными кромками 1 и 2 перемещают одну навстречу другой, одновременно поворачивая опору 4 с зажатым в ней концом заготовки, 3 вокруг кромки 1 против часовой стрелки, а опору 5 с зажатым в ней концом заготовки 3 — вокруг кромки 2 по часовой стрелке.

После начала движения кромок 1 и . 2 одна навстречу другой действие усилия Р прекращают.

В процессе движения кромок 1 и 2 одна навстречу другой и поворота кромок на 180 относительно первоначального положения происходйт гйбка.

Ф Е

4332 4

По окончании сведения кромок 1 и 2 их соединяют электр сваркой, освобождают от зажима в опорах 4 и 5 и снимают готовый конус.

Формула изобретения

1.

Способ изготовления конических обечаек из Фасонных листовых заготовок, при котором кромки заготовки сближают в плоскости заготовки, а к части загс-овки, противолежащей стыкуемьан кромкам, прикладывают усилие,. пер ендикулярное к плоскости заготовЮ ки, отличающийся тем, что, с целью обеспечения возможности изготовления конических обечаек иэ заготовок с углом развертк» меньшим 180, д усилие, перпендикулярное плоскости

15 заготовки, снимают s начальный момент сближения кромок, которые перемещают с одновременным поворотом каждой иэ них относительно первоначального положения.
