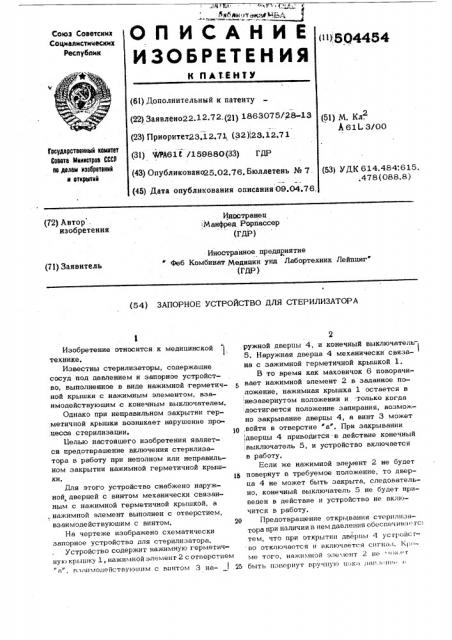

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ к плтентю

Союз Советских

Социалистических

Республик (») 5О4454 (61) Дополнительный к патенту (22) Заявлено22.12.72. (21) 1863075/28-13 (23) Приоритет23,12.71 (32 } 23.12.71 (31) %FA61C /159880(33) ГЙР (43) Опубликоваищ5.02.76. Бюллетень № 7 (45) Дата опубликования описания 09.04.76, (51) М. Кл.

А 61L 3/00

Гасударстееиный кометет

Сеаата Менкетреа СССР аа делам аеабретенхй к открытий (53) УДК 614,484.615.

478(088 8) (72) Автор, изобретения

Иностранец. Манфред Рорпассер (ГИР}

Иностранное предпонятие

" Феб Комбинат Медицин унд Лабортехник Лейпциг (71) Заявитель (ГдР) (54) ЗАПОРНОЕ УСТРОЙСТВО ДЛЯ СТЕРИЛИЗАТОРА

Изобретение относится к медицинской те.хинке, Известны стерилизаторы, содержащие сосуд под давлением и запорное устройство, выполненное в виде нажимной герметичной крышки с нажимным элементом, взаимодействующим с конечным выключателем.

Однако при неправильном закрытии герметичной крышки возникает нарушение про,цесса стерилизации. 30

11елью настояшего изобретения является предотвращение включения стерилизатора в работу при неполном или неправильном закрытии нажимной герметичной крышки. 1á

Для этого устройство снабжено наружной„ дверцей с винтом механически связанным с нажимной герметичной крышкой, а .. нажимной элемент выполнен с отверстием, взаимодействуюшим с винтом. 20

На чертеже изображено схематически запорное устройство для стерилизатора.

Устройство содержит нажимную герметичную крышку 1, нажимной элемент 2 с отверстием

"A, взаимодействующим с винтом 3 на- 1 25 ружной дверцы 4, и конечный выключатель5. Наружная дверца 4 механически связана с зажимной герметичной крышкой 1.

В то время как маховичок 6 поворачивает нажимной элемент 2 в заданное положение, нажимная крышка 1 остается в незавернутом положении и только когда достигается положение запирания, возможно закрывание дверцы 4, а винт 3 может войти в отверстие "а". При закрывании ,дверцы 4 приводится-в действие конечный

:.выключатель 5, и устройство включается в работу.

Если же нажимной элемент 2 не будет повернут в требуемое положение, то дверца 4 не может быть закрыта, следовательно, конечный выключатель 5 не будет приведен в действие и устройство не включится в работу.

Предотврашение открцвания стерилизатор а при наличии в нем давления обеспечиы«. rc.: тем, что при открытии дверцы 4 усгройст во отключается и включается сигнал. Е н— ме того, нажимиой элемент 2 ие «»к< г быть повернут вручную и: к;1 лав.li л < сосуде 7 будет выше 0„1 кг/см2 Это досчигается конструктивным исполнением, обеспечивающим силу трения между кольцом 8 сосуда и иажимным элементом 2, которая больше ручного усилия.

Формула изобретения,Запорное устройство для стерилизатора, содержашее нажимную герметичную крыш504454 ку, нажимной элемент и конечный выкгпс чатель, отличающееся тем, что, с целью предотвращении включения стерилизатора в работу при неполном или неправильном закрытии нажимной герметичйой крышки, оно снабжено наружной дверцей с винтом, механически связанным с нажимной герметичной крышкой, а нажимной элемент выполнен с отверстием, взаимодей 0 .ствуюшим с винтом.
