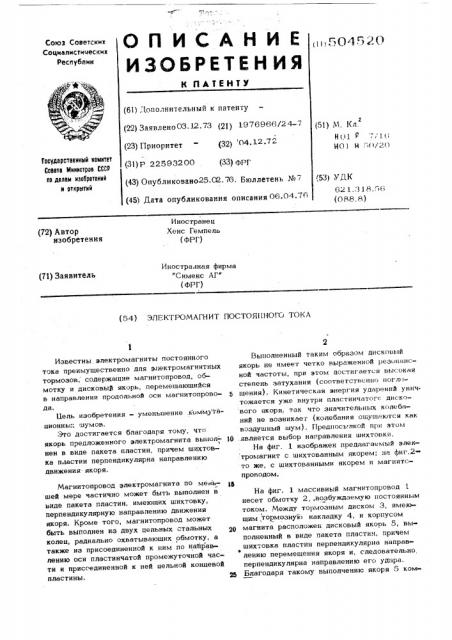

О П И С А Н И Е,,504620

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61). .},ополнительный к патенту (51) М. Кл.

Hul C

Ноi Н <1 20 (22) ???????????????? 03. 12. 73 (21) 1976966>

Государственный комитет

Сооета й1инистров СССР по делан изооретений и открытий (43) Опубликоваио25.02.76. Бюллетень №7 (53) УДК

62 1.3 l 8.56 (0ВЕ. e} (45) Дата опубликования описания 06 04

Иностранец

Хенс Гемпель (72) Автор изобретения (ФРГ) Иностранная фирма

"Сименс АГ" (71) Заявитель (ФРГ) (54) ЭЛЕКТРОМАГНИТ ПОСТОЯ11НОГО ТОКА

Известны электромагниты постоянного тока преимущественно для электромагнитных тормозов, содержащие магнитопровод, обмотку и дисковый якорь, перемещающийся в направлении продольной оси магнитопровода.

Бель изобретения — уменьшение .коммутационных шумов.

Это достигается благодаря тому, что якорь предложенного электромагнита выпол- нен в виде пакета пластин, причем шихтовка пластин перпендикулярна направлению движения якоря.

Магнитопровод электромагнита по меньшей мере частично может быть выполнен в виде пакета пластин, имеющих шихтовку, перпендикулярную направлению движения якоря. Кроме того, магнитопровод может быть выполнен из двух цельных стальных колец, радиально охватывающих обмотку, а также из присоединенной к ним по наттравлению оси пластинчатой промежуточной части и присоединенной к ней цельной концевой пластины.

Выполненный таким образом дисковый якорь не имеет четко выраженной резонансной частоты, при этом аостигается высокая степень затухания (соответственно погл >щения). Кинетическая энергия ударений уничтожается уже внутри пластинчатогс диско вого якоря, так что значительных кт леблний че возникает (колебания ошушаются как воздушный шум), Предпось лкой при этом

10 .является выбор направления шихтовки.

На фиг. 1 изображен предлагаемый элек тромагнит с шихтованным якорем; на фиг.2 то же, с шихтованными якорем и магнитспроводом, !

На фиг. 1 массивный магчитопровод 1 несет обмотку 2,,возбуждаемую постоянным током. Между тормозным диском 3, имеющим, тормозную накладку 4, и корпусом

gp магнита расположен дисковый якорь 5, вы» полненный в виде пакета пластин, причем ших-.овка пластин перпендикулярна направЭ пению перемещения якоря и, следовательно, перпендикулярна направлению его удара, Благодаря такому выполчению якоря 5 ком-r чФ.. Х

6 04520 мутационные шумы системы значительно снижаются.

Йа фиг. 2 магнитопровод 1, несущий обмотку 2, состоит не из полностью массивного корпуса, а из двух железных колец

В и 7, радиально охватывающих обмотку, а также из присоединенной к ним одноплас тинчатой промежуточной частя 8, на которой располагается конечная массивная йластиФ на 9. Шихтовка части 8 проходит так же, как у якоря 5, перпендикулярно направленщо перемещения якоря. формула изобретения

1. Электромагнит постоянного тока прея мущественно для электромагнитных тормозов, содержащий магнитопровод, обмотку и дисковый якорь, перемещающийся в направленни продольной оси магннтопровода, отличающийся тем,что,с целью уменьшения коммутационных шумов, якорь выполнен в вире пакета пластин, причем шихтовка пластин перпендикулярна направлению движения якоря.

2. Электромагнит по п. 1, о т л ич а ю шийся тем, что магнитопровод по. меньшей мере частично выполнен в виде пакета пластин, имеющих шихтовку, перпен,дикулярную направлению движения якоря

3.. Электромагнит по п. 2, о т л и ч а= ю шийся тем, что магнитопровод выnomiea as двух цельных стальных колец,-ра диально охватывающих обмотку, а также.из присоединенной к иим по направлению оси,. пластинчатой промежуточной части и присоединенной к ией цельной концевой пластины. 504520
