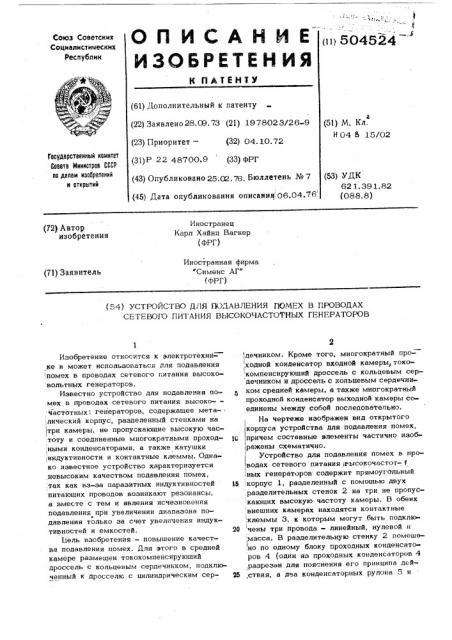

ОП ИСАЙ ИЕ (11)504524

Союз Советских

Социалистических

Республик (61) Дополнительный к патенту (22) Заявлено 28.С9.73 (21) 1978023/26-9 (23) Приоритет — (32) 04.10.72 (31)Р 22 48700.9 (33) ФРГ

{43) Опубликовано 25.02.76, Бюллетень № 7 (45) Дата опубликования описания 06.04.76 (51) М. Кл.

Н 04 Ь 15/02

Государственный комитет

Воввтв етииистров CCCP по делам изооретений и открытий (ЬЗ) УДК

62 1,391,82 (088. 8) (72) Автор изобретения

Иностранец

Карл Хайнц Вагнер (ФРГ) Иностранная фирма

"Сименс АГ" (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАВЛЕНИЯ ПОМЕХ В ПРОВОДАХ

СЕТЕВОГО ПИТАНИЯ ВЫСОКОЧАСТОТНЫХ ГЕНЕРАТОРОВ

Изобретение относится к электротехни= ке и может использоваться для подавления помех в проводах сетевого гитания высоко вольтных генераторов.

Известно устройство для подавления помех в проводах сетевого питания высоко-частотных, генераторов, содержащее мета.,лический корпус, разделенный стенками на три камеры, не пропускающие высокую час1 тоту и соединенные многократными проходными конденсаторами, а также катушки индуктивности и контактные клеммы. Однако известное устройство характеризуется невысоким качеством подавления помех, так как из-за паразитных индуктивностей питающих проводов возникают резонансы, а вместе с тем и явления исчезновения подавления при увеличении диапазоне подавления только эа счет увеличения индуктивностей и емкостей.

1 ель изобретения — повышение качества подавления помех. Для этого в средней камере размещен тококомпенсируюший дроссель с кольцевым сердечником, подключенный к дросселю с цилиндрическим сер1дечником. Кроме того, многократный про-! ходной конденсатор входной камеры тококомпенсирующий дроссель с кольцевым сердечником и дроссель с кольцевым сердечником средней камеры„а также многократный проходной конденсатор выходной камеры со единены между собой последовательно.

Hs чертеже изображен вид открытого ! корпуса устройства для подавления помех, К причем составные элементы частично иэоб-! ражены схематично.

Устройство для подавления помех в про-! водах сетевого питания !высокочастот- f

;!ных генераторов содержит прямоугольный

1Ü,корпус 1, разделенный с помощью двух .разделительных стенок 2 на три не пропускающих высокую частоту камеры. B обеих внешних камерах находятся контактные

,клеммы 3, к которым могут быть подклк

20 чены три провода - линейный, нулевой и

I масса. В разделительную стенку 2 помеше: но по одному блоку проходных конденсаторов 4 (один из проходных конденсаторов 4 ,разрезан для пояснения его принципа дейИ,ствия, à два конденсаторных рулона 5 и

504524

Составитель И. Черняк

Редактор Т. Шагова Техред A. Демьянова Еорректор И. Гоксич

Заказ /ФР Тираж Яфф Подписное

ЦНИИПИ Государст: енного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Гагарина, 101

6 для пучшей видимости заштрихованы J1eвая обкладка рулона .5 соединена с корпу сом проходного конденсатора 4 и тем самым с корпусом устройства. его правая обкпадка соединена = нулевым проводом 7 и с левой обкладкой второго конденсаторного рулона 6. Правая обкладка рулона 6 соединена с линейным проводом 8. Таким образом, между линейным проводом 8 и йулевым проводом 7 и между нулевым проводом 7 и корпусом образуется емкость. Непосредственно с левым проходным конденсатором 4 размещен тококомпенсирующий дроссель 9 с кольцевым сердечником Так как симметричное подавляющее действие такого рода дросселя с кольцевым сердечником мало, то дополнительно предусмотрен двойной дрос сель с цилиндрическим сердечником 10.

В правую разделительную стенку 2 помещен еще один проходной конденсатор 4.

Схемный прпнцим и принцип устройства сохраняются также и для подавления помех сети трехфазного тока с тремя или четырьма проводами.

Формула изобретения

1. Устройство для подавления помех в проводах сетевого питания;высокочастотных генераторов, содержащее металлический корпус, разделейный стенками на три l камеры, не пропускающие высокую частоту и соединенные многократными проходными конденсаторами, а также катушки индуктивности и контактные клеммы, отличающееся, тем,что, с целью повышения качества подавления помех, в средней камере размещен тококомпенсирующий дроссель с кольцевым сердечником, подключенный к дросселю с цилиндрическим сердечником.

2. Устройство по п. 1, о т л и ч а— ю щ е е с я тем, что многократный ггроходкой конденсатор входной камеры, токо20 компенсирующий дроссель с кольцевым сердечником и дроссель с кольцевым сердечником средней камеры, а также многократный проходной конденсатор выходной камеры соединены между собой последоИ вательно.
