Револьверная головка к дыропробивному прессу

Револьверная головка к дыропробивному прессу

Иллюстрации

Показать все

Реферат

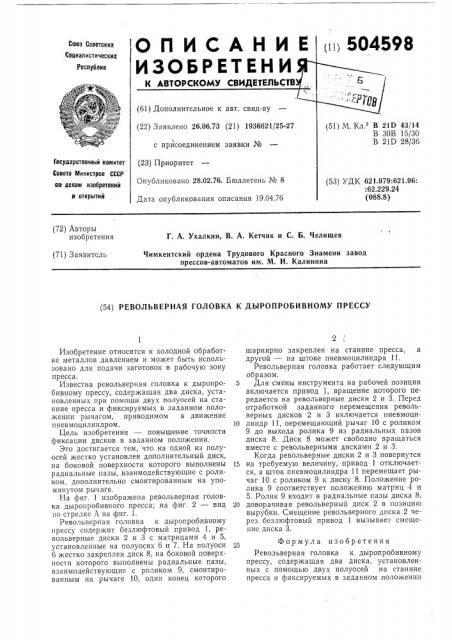

Союз Советскик

Социалистических

Республик

1D 43/14

ОВ 15(30

1Р 28!36

Государственный комитет

Совета Министров СССР дп делам изобретений и открытий

Опубликовано 28.02.76. Бюллетень № 8

Дата опубликования описания 19,04.76 (53) УДК 621.979:621.96:

: 62.229.24 (088.8) (72) Авторы изобретения

Г. А. Ухалкин, В. А. Кетчик и С. Б. Челищев

Чимкентский ордена Трудового Красного Знамени завод прессов-автоматов им. М. И. Калинина (71) Заявитель (54) РЕВОЛЪВЕРНАЯ ГОЛОВКА К ДЪ|РОПРОБИВНОМУ ПРЕССУ

Изобретение относится к холодной обработке металлов давлением и может быть использовано для подачи заготовок в рабочую зону пресса.

Известна револьверная головка к дыропробивному прессу, содержащая два диска, установленных при помощи двух полуосей на станине пресса и фиксируемых в заданном положении рычагом, приводимом в движение пневмоцилиндром.

Цель изобретения — повышение точности фиксации дисков в заданном положении, Это достигается тем, что на одной из полуосей жестко установлен дополнительный диск, на боковой поверхности которого выполнены радиальные пазы, взаимодействующие с роликом, дополнительно смонтированным на упомянутом рычаге.

На фиг. 1 изображена револьверная головка дыропробивного пресса; на фиг. 2 — вид по стрелке А на фиг. 1.

Револьверная головка к дыропробивному прессу содержит безлюфтовый привод 1, револьверные диски 2 и 3 с матрицами 4 и 5, установленные на полуосях 6 и 7. На полуоси

6 жестко закреплен диск 8, на боковой поверхности которого выполнены радиальные пазы, взаимодействующие с роликом 9, смонтированным на рычаге 10, один конец которого шарнирно закреплен на станине пресса, а другой — на штоке пневмоцилиндра 11.

Револьверная головка работает следующим образом.

5 Для смены инструмента на рабочей позиции включается привод 1, вращение которого передается на револьверные диски 2 и 3. Перед отработкой заданного перемещения револьверных дисков 2 и 3 включается пневмоци10 линдр 11, перемещающий рычаг 10 с роликом

9 до выхода ролика 9 из радиальных пазов диска 8. Диск 8 может свободно вращаться вместе с револьверными дисками 2 и 3.

Когда револьверные диски 2 и 3 повернутся

15 на требуемую величину, привод 1 отключается, а шток пневмоцилиндра 11 перемещает рычаг 10 с роликом 9 к диску 8. Положение ролика 9 соответствует положению матриц 4 и

5. Ролик 9 входит в радиальные пазы диска 8, 20 доворачивая револьверный диск 2 в позицию вырубки. Смещение револьверного диска 2 через безлюфтовый привод 1 вызывает смещение диска 3.

Формула изобретения

Револьверная головка к дыропробивному прессу, содержащая два диска, установленных с помощью двух полуосей на станине пресса и фиксируемых в заданном положении

504598 рычагом, приводимым в движение пневмоцилиндром, отличающаяся тем, что, с целью повышения точности установки дисков в заданном положении, на одной из полуосей жеПодписное

Тираж 1067

Изд. № 1139

Заказ 763/15

Типографии, пр. Сапунова, 2

/ (1

1 стко установлен дополнительный диск, на боковой поверхности которого выполнены радиальные пазы, а на рычаге смонтирован взаимодействующий с этими пазами ролик.
