Расширяющийся цемент

Расширяющийся цемент

Иллюстрации

Показать все

Реферат

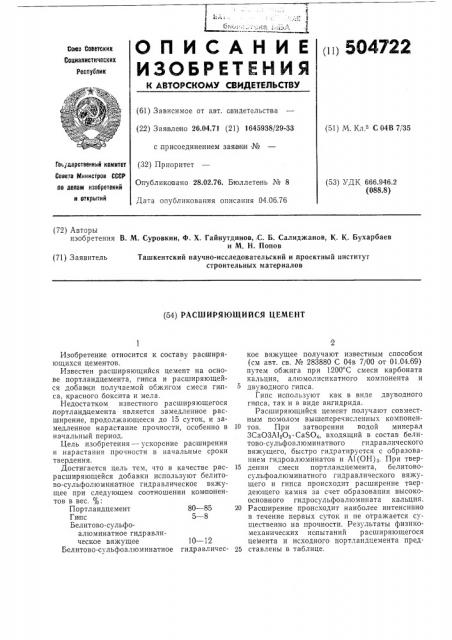

1 с, О П и С А Н и Е (1) 564722

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.04,71 (21) 1645938/29-33 с,присоединением заявки № (32) Приоритет

Опубликовано 28.02.76. Бюллетень № 8

Дата опубликования описания 04.06.76 (51) М. Кл з С 04В 7/35

Го уаарственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.946.2 (088.8) (72) Авторы изобретения В. М. Суровкин, Ф. Х. Гайнутдинов,,С. Б. Салиджанов, К. К. Бухарбаев и М. H. Попов (71) Заявитель

Ташкентский научно-исследовательский и проектный институт строительных материалов (54) РАСШИРЯЮЩИЙСЯ ЦЕМЕНТ

10 — 12 гидравличесИзобретение относится к составу расопиряющихся цементов.

Известен расширяющийся цемент на основе портландцемента, гипса и расширяющейся добавки получаемой обжигом смеси гипса, красного боксита и мела.

Недостатком известного расширяющегося портландцемента является замедленное расширение, продолжающееся до 15 суток, и замедленное нарастание прочности, особенно в начальный период.

Цель изобретения — ускорение расширения и нарастания прочности в начальные сроки твердения.

Достигается цель тем, что в качестве расрасширяющейся добавки используют белитово-суль фолюминатное гидравлическое вяжущее при следующем соотношении ком понентов в вес. %:

Портландцемент 80 — 85

Гиас 5 — 8

Бел итово-сульфоалюминатное гидравлическое вяжущее

Белитово-сульфоалюминатное кое вяжущее получают известным способом (см авт. св. № 283880 С 04в 7/00 от 01.04.69) путем обжига при 1200 С смеси карбоната кальция, алюмолисикатного компонента и

5 двуводного гипса.

Гипс используют как в виде двуводного гипса, так и в виде ангидрида.

Расширяющийся цемент получают совместным помолом вышеперечисленных компонен10 тов, При затворении водой минерал

ЗСаОЗА1 0з. Са$04, входящий в состав белитово-сульфоалюминатного гидравлического вяжущего, быстро гидратируется с образованием гидроалюминатов и А1(ОН) . При твер15 дении смеси портландцемента, белитовосульфоалюминатного гидравлического вяжущего и гипса происходит расширение твердеющего камня за счет образования высокоосновного гидросульфоалюмината кальция.

20 Раоширение происходит наиболее интенсивно в течение первых суток и не отражается существенно на прочности. Результаты физикомеханических испытаний расширяющегося цемента и исходного портландцемента пред25 ставлены в та блице.

504722

Сроки испытаний через сутки

Вид испытаний

Вяжущее

0,129

0,133

0,143

Расширяющийся цемент

Линейные деформации (расширение), о, Прочность на сжатие, кг/см

0,1415

690

271

730

732 — 0,0125

647

Линейные деформации (усадка), „

Прочность на сжатие, кг/см — 0,0175

255 — 0,0125

731

Исходный портландцемент — 0,012

769

Формула изобретения

10 — 12

Составитель Л. Сулименко

Техред 3. Тараненко Корректор Т. Добровольская

Редактор А. Купрякова

Заказ 1111/5 Изд. № 1198 Тираж 752 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Расширяющийся цемент на основе портландцемента, гипса и расширяющейся добавки, отличающийся тем, что, с целью ускорения расширения и нарастания прочности в начальные сроки твердения, в качестве расширяющейся добавки используют белитовосульфоалюминатное гидравлическое вяжущее при следующем соотношении компонентов в вес. о/о.

Портландцемент 80 — 85

Гипс 5 — 8

Бел итово-сульфоалюминатное ги дравлическое вяжущее
