Опудриватель сырцовых гранул искусственного заполнителя для бетона

Опудриватель сырцовых гранул искусственного заполнителя для бетона

Иллюстрации

Показать все

Реферат

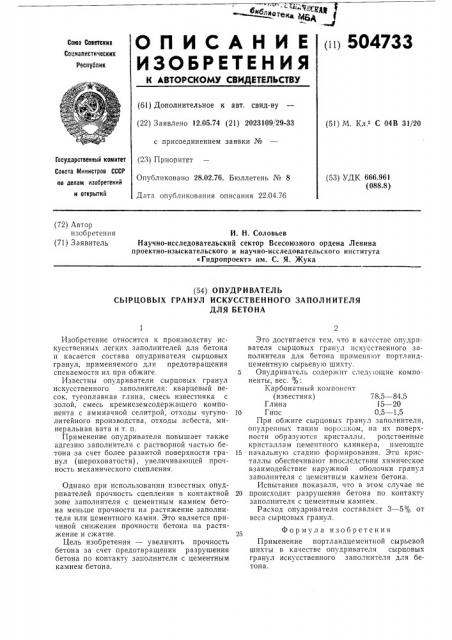

бнбл " т 1ГМВ нблиоте

-A (») 504733

ОПИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.05.74 (21) 2023109, 29-33 (51) М. Кл. С 04В 31/20 с присоединением заявки №

Гасударственный комитет (23) Приоритет

Опубликовано 28.02.76. Бюллетень № 8

Дата опубликования описания 22.04.76

Совета Министров СССР по делам изобретений и открытий (53) УДК 666.961 (088.8) (72) Автор изобретения (71) Заявитель

И, Н. Соловьев

Научно-исследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института

«Гидропроект» им. С. Я. Жука (54) ОПУДРИВАТЕЛЬ

СЫРЦОВЫХ ГРАНУЛ ИСКУССТВЕННОГО ЗАПОЛНИТЕЛЯ

ДЛЯ БЕТОНА

Изобретение относится к производству искусственных легких заполнителей для бетона и касается состава опудривателя сырцовых гранул, применяемого для предотвращения спекаемости их при обжиге.

Известны опудриватели сырцовых гранул искусственного заполнителя: кварцевый песок, тугоплавкая глина, смесь известняка с золой, смесь кремнеземсодержащего компонента с аммиачной селитрой, отходы чугунолитейного производства, отходы асбеста, минеральная вата и т. п.

Применение опудривателя повышает также адгезию заполнителя с растворной частью бетона за счет более развитой поверхности гранул (шероховатости), увеличивающей прочность механического сцепления.

Однако при использовании известных опудривателей прочность сцепления в контактной зоне заполнителя с цементным камнем бетона меньше прочности на растяжение заполнителя или цементного камня. Это является причиной снижения прочности бетона на растяжение и сжатие.

Цель изобретения — увеличить прочность бетона за счет предотвращения разрушения бетона по контакту заполнителя с цементным камнем бетона.

Это достигается тем, что в качестве опудрпвателя сырцовых гранул искусственного заполнителя для бетона применяют портландцементную сырьевую шихту.

5 Опудриватель содержит следующие компоненты, вес. %:

Карбонатный компонент (известняк) 78,5 — 84,5

Глина 15 — 20

10 Гипс 0,5 в 1,5

При обжиге сырцовых гранул заполнителя, опудренных таким порошком, на их поверхности образуются кристаллы, родственные кристаллам цементного клинкера, имеющие

15 - начальную стадию формирования. Эти кристаллы обеспечивают впоследствии химическое взаимодействие наружной оболочки гранул заполнителя с цементным камнем бетона.

Испытания показали, что в этом случае не

20 происходит разрушения бетона по контакту заполнителя с цементным камнем.

Расход опудривателя составляет 3 — 5% от веса сырцовых гранул.

Формула изобретения

Применение портл андцементной сырьевой шихты в качестве опудривателя сырцовых гранул искусственного заполнителя для бетона.
