Резиновая смесь на основе органосилоксанового каучука

Резиновая смесь на основе органосилоксанового каучука

Иллюстрации

Показать все

Реферат

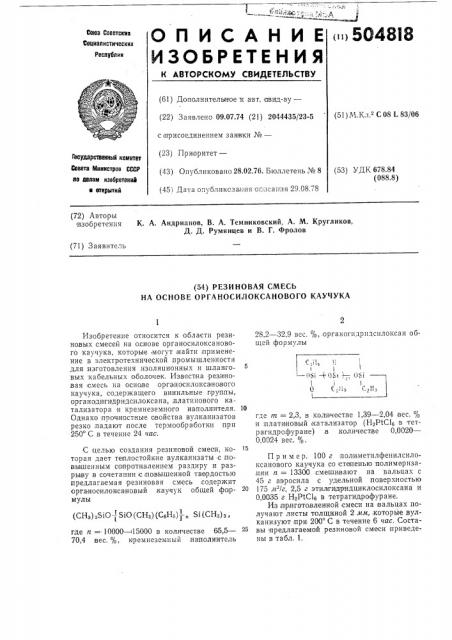

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических (и) 504838

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнителыное к авт. авид-ву— (22) Заявлено 09.07.74 (21) 2044435/23-5 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 28.02.76. Бюллетень № 8 (45) Дата опубликсзания огнсания 29.08.78 (51) М.Кл С 08 L 83/06

Гасударственный комитет

Совета Министроо СССР но лолам изобретений н открытий (53) УДК 678.84 (088.8) (72) Авторы изобретения

К. А, Андрианов, В. А. Темниковский, А. М. Кругликов, Д. Д. Румянцев и В. Г. Фролов (71) Заявитель (54) РЕЗИНОВАЯ СМЕСЬ

НА ОСНОВЕ ОРГАНОСИЛОКСАНОВОГО КАУЧУКА

Изобретение относится к области резиновых смесей на основе органосилоксанового каучука, которые могут найти применение в электротехнической промышленности для .изготовления изоляционных и шланговых кабельных оболочек. Известна рези новая смесь на основе органосилоксанового каучука, содержащего винильные,группы, органодигидридсилоксана,,платинового катализатора и кремнеземного наполнителя. 10

Однако прочностные свойства вулканизатов резко падают, после термообработки при

250 С в течение 24 час.

С целью создания резиновой смеси, ко- 15 торая дает теплостойкие вулканизаты с повьхшенным со противлением раздиру и разры ву в сочетании с повышенной твердостью предлагаемая резиновая смесь, содержит органосилоксановый каучук общей .формулы (СН3) 3SiO — I StO (СН3) (СЗН3) „Si (СН3) 3 где n = 10000 — 15000 в количестве 65,5—

70,4 вес. %, кремнеземный наполнитель

28,2 — 32,9 вес. %,,0ðãàíoïtäðèäñèëîêñaí общей формулы где т = 2,3, в количестве 1,39 — 2,04 вес. % и,платиновый катализатор (НЗР1С13 в тетрагидрофуране) в количестве 0,0020—

0,00i24 вес. %.

Пример. 100 г полиметилфенилсилоксанового каучука со степенью полимеризации и = 13300 смешивают на вальцах с

45 г аэросила с удельной поверхностью

175 и /г, 2,5 г этилги д ридциклосилоксана и

0,0035 г НзР1С13 в тетратидрофуране.

Из,приготовленной смеси на вальцах получают листы толщиной 2 мм, которые вулканизуют при 200 С в течение 6 час. Составы предлагаемой резиновой смеси приведены в табл. 1.

504818

Таблица 1

Состав

Компоненты

66,57

30,06

0,ОО

67,80

30,50

0,002

Каучук

Лэросил

H2PtC4

Этилгпдридполициклосилоксан

67,56

30,40

0,002

1,36

1,69

2,03

Каучук формулы

СН=СН, 10

Аэ$росил «300»

Диметилви)нилоиланол

Полигидридсила1есан

НзР1С1а

1,05

0,0015

Таблица 2

Физико-механические свойства вулканизатов

Вулканизат на основе резиновой смеси сопротивление раздиру кгс/см сопротивление разрыву, кгс/см относительное удлинение, % твердость по ТМ-2 после старения

250$ С 24 в исходном состоянии

Предлагаемая

2

107

450

56

48

58

52

103

Известная

620

32

Составитель В. Комарова

Редактор T. Никольская Техред М. Семенов Корректор В. Гутман

Зак, 677/1007 Изд. № 327 Тираж 629

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 0К-35, Раушская наб., д. 4/5

Подписное

Тпп. Харьк. Фил. пред. «Патент»

В табл. 2 приведены свойства,вулканизатов, полученных на основе предлагаемой резиновой:смеси .и из вестной.

Состав известной резиновой смеси приведен ниже (вес. %):

Каучук фо$р)мулы

С,Н, СН, ! 1

)$i$$l$$io ($ Ice,).,Î)- ($)$-($,o3- $,)сн,), С Нв Сн Сна

Формула изобретения 15

Резиновая смесь на основе органосилоксанового каучука, кремнеземного )наполнителя, органогидридсилоксана и платино)вого катализатора, отл ич а ю щ а я ся

20 тем, что, с целью, получения теплостоиких вулканизатов с )повышенным сопротивлением раздиру и разрыву в сочетании с повышенной твердостью, она содержит о рганосилоксанавый каучук общей формулы

25 (CH3) 3SIO- - S1O (CH3) (C6H5) — $1(СНз),, где и = 10000 — 15000 и органогидридсилоксан общей формулы

)Ci$$)$$iii($i)$i$$)g0) ($ )СН1)u) $!)$Н ) 1 где т = 2,3, при следующем соотношении компонентов, вес. %:

Каучук 65,5 — 70,4

На)полнитель 28,2 — 32,9

Органогидр идсилоксан 1,39 — 2,04

Катализатор 0,0020 — 0,0024
