Устройство для укладки и стыковки раструбных труб

Устройство для укладки и стыковки раструбных труб

Иллюстрации

Показать все

Реферат



ec eous«

111;, Т »„,.":,,;„ л т %6НЛ" би6виотeнa УБА 1п 504856

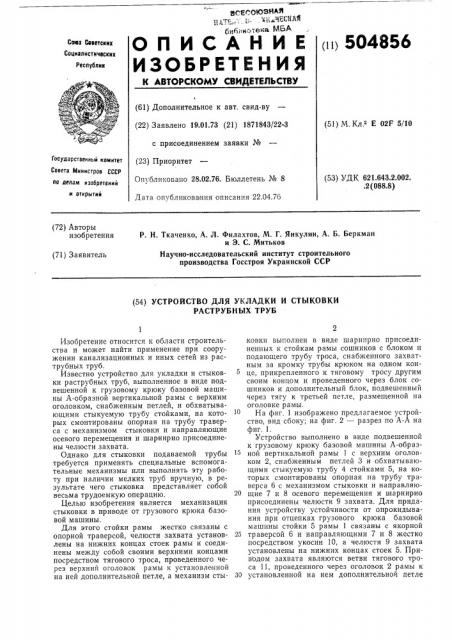

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскик

Социалистических

Республик

Ф (61) Дополнительное к авт. свид-ву (51) М. Кл, E 02F 5/10 (22) Заявлено 19.01.73 (21) 1871843/22-3 с присоединением заявки № (23) Приоритет

Государственный комитет

Совета Министров СССР

Опубликовано 28.02.76. Бюллетень № 8 (53) УДК 621.643.2.002. .2 (088.8) ло делам изобретений и открытий

Дата опубликования описания 22.04.76 (72) Авторы изобретения

P. Н. Ткаченко, А. Л. Филахтов, М. Г. Янкулин, А. Б. Беркман и Э. С. Митьков (71) Заявитель

Научно-исследовательский институт строительного производства Госстроя Украинской ССР (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ И СТЫКОВКИ

РАСТРУБНЫХ ТРУБ

Изобретение относится к области строительства и может найти применение при сооружении канализационных и иных сетей из раструбных труб.

Известно устройство для укладки и стыковки раструбных труб, выполненное в виде подвешенной к грузовому крюку базовой машины А-образной вертикальной рамы с верхним оголовком, снабженным петлей, и обхватывающими стыкуемую трубу стойками, на которых смонтированы опорная на трубу траверса с механизмом стыковки и направляющие осевого перемещения и шарнирно присоединены челюсти захвата.

Однако для стыковки подаваемой трубы требуется применять специальные вспомогательные механизмы или выполнять эту работу при наличии мелких труб вручную, в результате чего стыковка представляет собой весьма трудоемкую операцию.

Целью изобретения является механизация стыковки в приводе от грузового крюка базовой машины.

Для этого стойки рамы жестко связаны с опорной траверсой, челюсти захвата установлены на нижних концах стоек рамы и соединены между собой своими верхними концами посредством тягового троса, проведенного через верхний оголовок рамы к установленной на ней дополнительной петле, а механизм стыковки выполнен в виде шарнирно присоединенных к стойкам рамы сошников с блоком и подающего трубу троса, снабженного захватным за кромку трубы крюком на одном конце, прикрепленного к тяговому тросу другим своим концом и проведенного через блок сошников и дополнительный блок, подвешенный через тягу к третьей петле, размещенной на оголовке рамы.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — разрез по А-А на фиг. 1.

Устройство выполнено в виде подвешенной к грузовому крюку базовой машины А-образной вертикальной рамы 1 с верхним оголовком 2, снабженным петлей 3 и обхватывающими стыкуемую трубу 4 стойками 5, на которых смонтированы опорная на трубу траверса 6 с механизмом стыковки и направляю20 щие 7 и 8 осевого перемещения и шарнирно присоединены челюсти 9 захвата. Для придания устройству устойчивости от опрокидывания при отцепках грузового крюка базовой машины стойки 5 рамы 1 связаны с якорной

25 траверсой 6 и направляющими 7 и 8 жестко посредством укосин 10, а челюсти 9 захвата установлены на нижних концах стоек 5. Приводом захвата являются ветви тягового троса 11, проведенного через оголовок 2 рамы к

ЗО установленной на нем дополнительной петле

504856

12. Механизм стыковки трубы 4 выполнен в виде присоединенных шарнирами 13 к стойкам 5 рамы сошников 14 с блоком 15 и подающего трубу троса 16, снабженного захватным за кромку трубы 4 крюком 17 на одном конце, прикрепленного к тяговому тросу 11 другие своим концом и проведенного через блок 15 сошников и дополнительный блок 18, подвешенный через тягу 19 к еще одной петле

20, размещенной на оголовке 2 рамы.

Работает устройство следующим образом.

При зацеплении крюком крана за петлю 3 устройство с разведенными челюстями 9 захвата опускается на трубу 4 до упора опорной траверсы 6 на ее верхнюю образующую.

Затем крюк крана переводится на дополнительную петлю 12, в результате чего ветвями тягового троса 11 производится поворот челюстей 9 и захват последними трубы, которая снимается с бровки траншеи и опускается на ее дно к уже состыкованной трубе 21. Здесь труба укладывается так, что направляющие 7 и 8 опираются на трубу 21, а сошники 14 устройства погружаются в грунт.

Новым переносом крюка крана производится его заведение в петлю 20. Приводом крюка в вертикальное перемещение осуществляется передача усилия через тягу 19 одновременно ветвям тягового троса 11 и подающему тросу 16. В результате этого захваченная челюстями 9 труба 4 подается действием крюка 17 к уже состыкованной трубе 21, где происходит их состыкование, чему способствует присутствие направляющих 7 и 8. Подача трубы

4 обеспечивается тем, что активный силе, действующей в горизонтальном участке подающего троса 16, противостоит реактивная горизонтальная сила, возникающая на концах сошников 14, которые в процессе подачи трубы поворачиваются вокруг оси шарниров 13.

Формула изобретения

Устройство для укладки и стыковки раструбных труб, выполненное в виде подвешенной к грузовому крюку базовой машины

А-образной вертикальной рамы с верхним оголовком, снабженным петлей и обхватывающими стыкуемую трубу стойками, на которых смонтированы опорная на трубу травер15 са с механизмом стыковки и направляющие осевого перемещения и шарнирно присоединены челюсти захвата, о т л и ч а ю щ е е с я тем, что, с целью механизации стыковки в приводе от грузового крюка базовой машины, 20 стойки рамы жестко связаны с опорной траверсой, челюсти захвата установлены на нижних концах стоек рамы и соединены между собой своими верхними концами посредством тягового троса, проведенного через

25 верхний оголовок рамы к установленной на ней дополнительной петле, а механизм стыковки выполнен в виде шарнирно присоединенных к стойкам рамы сошников с блоком и подающего трубу троса, снабженного захват30 ным за кромку трубы крюком на одном конце, прикрепленного к тяговому тросу другим своим концом и приведенного через блок сошников и дополнительный блок, подвешенный через тягу к третьей петле, которая раз35 мещена на оголовке рамы.

504856

Составитель Ю. Дудоладов

Техред E. Подурушина

Редактор T. Горячева

Корректор E. Рожкова

Типография, пр. Сапунова, 2

Заказ 904/14 Изд. № 1164 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
