Устройство для продольной разметки крупногабаритных горячих поковок

Устройство для продольной разметки крупногабаритных горячих поковок

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПРОДОЛЬНОЙ РАЗМЕТКИ КРУПНОГАБАРИТНЫХ ГОРЯЧИХ ПОКОВОК, содержащее оптический кван- . товый генератор непрерывного излучения, снабженный оптической фокусирующей насадкой, отличающее-с я тем, что, с целью повышения точности разметки, оптический квантовый генератор же'стко закреплен на монорельсе, расположенном параллельно оси поковки, причем оптическая ось квантового генератора направлена вдоль монорельса, а на последнем установлена с возможностью перемещения nd нему каретка, снабженная механизмом отсчета ее перемещения и пентапризмой, отклоняющей луч оптического квантового генератора на поковку.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„505252

-(я) 4 В 21 J 13/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ л

ЙЯ.,",.„...„,, " "4Й

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

33gPgп.. „. (21) 2062516/25-27 (22) 27.09.74 (46) 30.06.87. Бюл. Р 24 (72) А.Н.Рабинович, А.Б.Качоровский и M.Å.Ìàðãóñ (53) 621.979(088.8) К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (54) (57) УСТРОЙСТВО ДЛЯ ПРОДОЛЬНОЙ

РАЗМЕТКИ КРУПНОГАБАРИТНЫХ ГОРЯЧИХ

ПОКОВОК, содержащее оптический кван- . товый генератор непрерывного излучения, снабженный оптической фокусирующей насадкой, о т л и ч а ю щ е е— с я тем, что, с целью повьппения точности разметки, оптический квантовый генератор жестко закреплен на монорельсе, расположенном параллельно оси поковки, причем оптическая ось квантового генератора направлена вдоль монорельса, а на последнем установлена с возможностью переМещения по нему каретка, снабженная механизмом отсчета ее перемещения и пентапризмой, отклоняющей луч оптического квантового генератора на поковку.

505252

Корректор В. Бутяга.

Техред И.Ходанич

Редактор Е.Нефедова

Заказ 2690/3 Тираж 582 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 l

Изобретение относится к обработке металлов давлением и может быть использовано в кузнечно-прессовом производстве.

Известно устройство для продольной 5 разметки круйногабаритных горячих поковок, содержащее оптический кван-товый генератор непрерывного излучения, снабженный оптической фокусирующей насадкой. fO

Цель изобретения — повышение точности разметки.

Для этого в предлагаемом устройстве оптический квантовый генератор жестко закреплен на монорельсе, расположенном параллельно оси поковки, причем оптическая ось квантового генератора направлена вдоль монорельса, а на последнем установлена с возможностью перемещения по нему каретка, снабженная механизмом отсчета ее перемещения и пентапризмой, отклоняющей луч оптического квантового генератора на поковку.

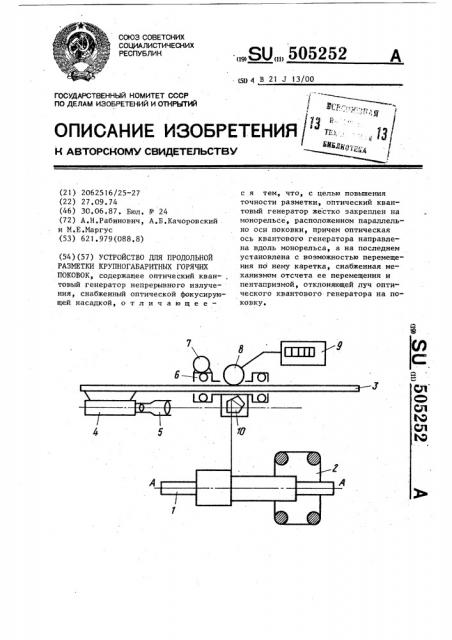

На чертеже показана схема устрой25 ства,. вид в плане.

Крупногабаритная (длинномерная) горячая поковка 1 подведена под пресс

2. Параллельно ее оси А-А в цехе закреплен монорельс 3, причем его длина перекрывает все возможные технологические области положения поковки.

На одном из концов монорельса 3 жестко установлен оптический квантовый генератор (ОКГ) 4 непрерывного излу- 35 чения, снабженный оптической фокуси1 рующей насадкой 5 типа "зрительная труба". Оптическая ось ОКГ 4 направлена вдоль монорельса 3 и параллельна его направляющим, 40

На монорельсе 3 установлена под вижная каретка б, на которой закреплены электродвигатель 7 ее перемещения и мерный ролик 8, соединенный с системой отсчета 9 координаты положения каретки 6, т.е. отсчета ее перемещения. Каретка 6 снабжена пентаприэмой 10 установленной на оптической оси ОКГ 4, которая закреплена

2 так, что нормали ее взаимно перпендикулярных граней направлены на ОКГ

4 и на поковку 1.

Работает устройство следующим образом.

При включении ОКГ 4 его луч попадает на пентапризму 10 и дважды отразившись от ее наклонных граней по-. лучает отклонение от своей первоначальной оси на угол 90 . Благодаря двойному внутреннему отражению луча в пентапризме 10, угол его отклонения совершенно не зависит от точности угловой ориентации каретки 6 и всегда сохраняет свое значение, определяемое углами шлифовки пентапризмы. Величина светового пятна на поверхности изделия регулируется оптической фокусирующей насадкой 5. В результате, при движении каретки 6 по монорельсу 3, выходящий из пентапризмы 10 луч всегда перемещается в плоскости строго параллельно самому себе. Поэтому величина перемещения световой метки, наносимой лучом на . изделие, всегда равна величине перемещения закоординированной каретки 6 и может быть отсчитана по счетчику системы отсчета 9, что позволяет повысить точность разметки поковок, В случае задания положения поковки относительно инструмента пресса, луч вначале направляют на рабочий край инструмента или бойка пресса, сбрасывают показания счетчика на нуль, а затем перемещают каретку на заданную длину, равную расстоянию от базовой поверхности до места обработки изделия, Далее, при перемещении поковки следят за тем, чтобы световая метка совпала с выбранной базовой поверхностью

В случае измерения длин между сечениями уже обработанной поковки, луч поочередно наводят на заданные сечения путем перемещения каретки 6 и считывают результаты величины перемещений по счетчику 9.
