Реферат



СССР ро 50540

Класс 47k, 2

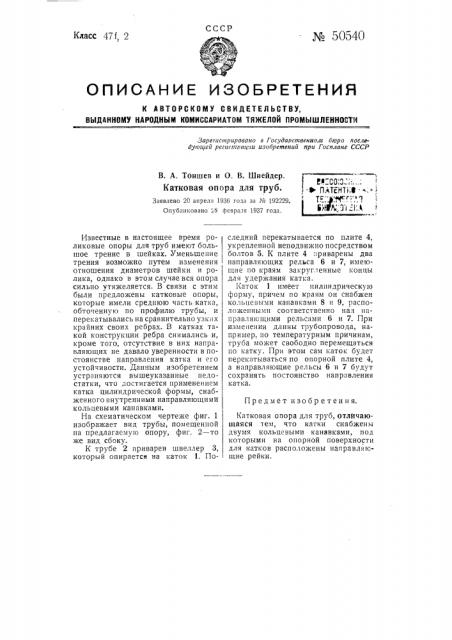

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в Государственнол бюро последуюи1ей региспграиии изобретений при Госплане СССР

В. А. Тоншев и О. В. Шнейдер.

Катковая опора для труб.

Заявлено 20 апреля 1936 года за Ме 192229.

Опубликовано 28 февраля 1937 года.

Предмет изобретения.

Известные в настоящее время роликовые опоры для труб имеют большое тоение в шейках. Уменьшение трения возможно путем изменения отношения диаметров шейки и ролика, однако в этом случае вся опора сильно утяжеляется. В связи с этим были предложены катковые опоры, которые имели среднюю часть катка, обточенную по профилю трубы, и перекатывались на сравнительно узких крайних своих ребрах. В катках такой конструкции ребра снимались и, кроме того, отсутствие в них направляющих не давало уверенности в постоянстве направления катка и его устойчивости. Данным изобретением устраняются вышеуказанные недостатки, что достигается применением катка цилиндрической формы, снабженного внутренними направляющими кольцевыми канавками.

На схематическом чертеже фиг. 1 изображает вид трубы, помещенной на предлагаемую опору, фиг. 2 — то же вид сбоку.

К трубе 2 приварен швеллер 3, который опирается на каток 1. Последний перекатывается по плите 4, укрепленной неподвижно посредством болтов 5. К плите 4 приварены два направляющих рельса 6 и 7, имеющие по краям закругленные концы для удержания катка.

Каток 1 имеет нилцндрическую форму, причем по краям он снабжен кольцевыми канавками 8 и 9, расположенными соответственно над направляющими рельсами 6 и 7. При изменении длины трубопровода, например, по температурным причинам, труба может свободно перемещаться по катку. При этом сам каток будет перекатываться IIQ опорной плите 4, а направляющие рельсы 6 и 7 будут сохранять постоянство направления катка.

Катковая опора для труб, отличающаяся тем, что катки снабжены двумя кольцевыми канавками, под которыми на опорной поверхности для катков расположены направляющие рейки.

К авторскому свидетельству В. А. Тоншева и О. В. Шнейдера М 50540 фиг.1

Гип.,Г!ромполиграф . 1 амбо ская 12. Зак. 2719 — 500
