Состав для грунтования древесины
Патент 505669
Авторы
Состав для грунтования древесины
Иллюстрации
Реферат

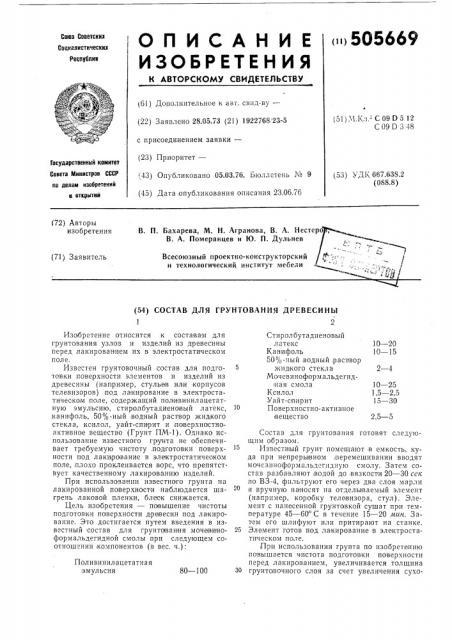

(ii)505669
Союз Советских оиналистичес
Республик
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву— (51) М. Кл. - С 09 0 5 12
C09D 348 (22) Заявлено 28.05.73 (21) 1922768.23-5 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.03.76. Бюллетень ¹ 9 (45) Дата, опубликования описания 23.06.76
Государственный комитет
Совета Министров СССР по делам изобретений (53) УДК 667,638.2 (088.8) и открытий (72) Авторы изобретения
В. П. Бахарева, М. Н. Агранова, В. А, Несте
В. А. Померанцев и 1О. П. Дульнев (71) Заявитель
Всесоюзный проектно-конструкторский и технологический институт мебели (54) СОСТАВ ДЛЯ ГРУНТОВАНИЯ ДРЕВЕСИНЫ
1 2
Стиролбутадиеновый лате,кс
Канифоль
50%-ный водный, раствор жидкого стекла
Мочевиноформальдегид ная смола
Ксилол
Уайт-спирит
Поверхностно-активное вещество
10 — 20
10 — 15
10 — 25
1,5 — 2,5
15 — 30
2,5 — 5
Поливинилацетатная эмульсия
80 — 100
Изобретение относится к составам для грунтования узлов и изделий из древесины перед лакированием нх в электростатическом пол е.
Известен грунтовочный состав для подгота вки поверхности элементов и изделий из древесины (например, стульев или корпусов телевизоров) под лакирование в электростатическом поле, .содержащий поливинилацетатную эмульсию, стиролбутадиеновый латекс, канифоль, 50%-ный водный раствор жидкого стекла, ксилол, уайт-спирит и поверхностноактивное вещество (Грунт ПМ-1). Однако использование известного гр унта не обеспечивает требуемую чистоту, подготовки поверхности под лаки рование в электростатическом поле, плохо проклеивается ворс, что препятствует качественному лакированию изделий.
При использовании известного грунта на лакированной поверхности наблюдается шагрень лаковой пленки, блеск снижается.
Цель изобретения — повышение чистоты подготовки поверхности древесин под лакирование. Это достигается путем введения в известный состав для грунтавания .мочевиноформальдегидной смолы при следующем соотношении, компонентов (в вес. ч.):
Состав для грунтования готовят следующим образом.
Известный грунт помещают в емкость, куда при непрерьнвном,перемешивании вводят мочевиноформальдегндную смолу. Затем состав разбавляют;водой до,вязкости 20 — 30 сек по ВЗ-4, фильтруют его через два слоя марли
II вручную наносят на отделываемый элемент (например, ко робку телевизора, стул). Элемент с нанесенной грунтовкой сушат при температуре 45 — 60 С в течение 15 — 20 мин. Затем его шлифуют или притирают на станке.
25 Элемент готов под лакирование в электростатическом поле.
При использовании грунта по изооретению повышается чистота подготовки поверхности перед лакированием, увеличивается толщина
30 грунто вочного слоя за счет увеличения сухо505669
Таблица
Марка грунта
Показатель известный ПМ-1 грунт по изобретеншо
Пленка грунта подрастворяется, что приводит к поднятшо ворса и снижению качества подготовки поверхности под лакнрование
Поверхность ровная, гладкая, ворс не поднимается
Чистота подготовки поверхности перед отделкой
Сухой остаток (при рабочей вязкости) 17 — 19
Способность грунта шлифоваться (за одно и то же время сушки) Шкурка засалнвается
Шкурка не засаливается, что позволяет снизить трхдозатраты при шлифовании на 3 — 5 /о и уменьшить расход шлифшкурки на 5 — 7о/о
Формула изобретения
80 — 100
10 — 20
10 — 15
2 — 4
10 — 25
1,5 — 2,5
15 — 30
2,5 — 5
Составитель М. Шварц
Техред А. Камышникова
Редактор Л. Ушакова
Корректор И. Симкина
Заказ 570/825 Изд, )пз 295 Тираж 830 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» го остатка, что снижает расход лаковых материалов; снижаются трудозатраты при шлифовании на 3 — 5% и расход шлифшкурки.
CDcTBIB для груятования древесины, содержащий поливинилацетатную эмульсию, стиролбутадиеновый латекс, 50 / -ный раствор 5 жидкого стекла, канифоль, ксилол, уайт-спирит и поверхностно-активное вещество, о тл ич ающийся тем, что, с целью повышения чистоты подготовки поверхности под ла,кирование, он дополнительно содержит мочевиноформальдегидную смолу при следующем соотношении компонентов (в вес. ч.):
Сравнительные свойства известного грунга ПМ-1 и предлагаемого приведены в табл ице.
21 — 25 (увеличение сухого остатка позволяет получить большую толщину пленки и, тем самым, лучшее качество подготовки поверхности под лакирование) Поливинилацетатная эмульсия
Стиролбутадиеновый латекс
Канифоль
50% -,ный,водный расввор жидкого стекла
Мочевиноформ альдегидная смола
Ксилол
Уайт-спирит
Поверхностно-активное ,вещество
