Реферат



СССР

¹;;0571

Класс 21 сР, 32;

2) с,62

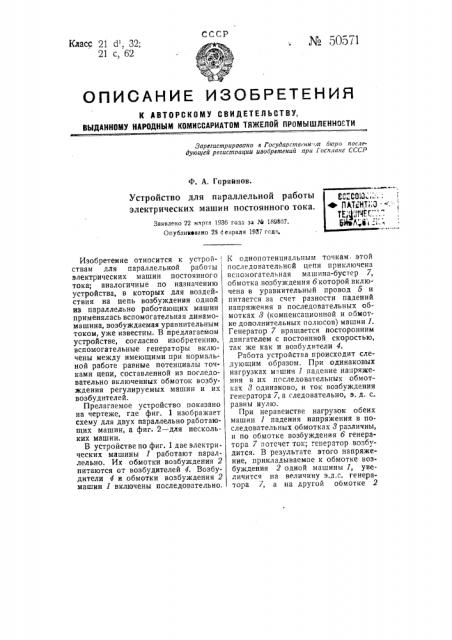

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в Государствгнн ль бюро последующей регистрации ивобретений при Госплане СССР

Ф. А. Горяинов

Устройство для параллельной работы электрических машин постоянного тока.

Заявлено 22 марта 1936 года за 14 189807.

О ублниавано 2Ç февраля 1937 года.

Изобретение относится к устрой- ствам для параллельной работы электрических машин постоянного тока; аналогичные по назначению устройства, в которых для воздействия на цепь возбуждения одной из параллельно работающих машин применялась вспомогательная динамомашина, возбуждаемая уравнительным током, уже известны. В предлагаемом устройстве, согласно изобретению, вспомогательные генераторы включены между имеющими при нормальной работе равные потенциалы точками цепи, составленной из последовательно включенных обмоток возбуждения регулируемых машин и их возбудителей.

Прелагаемое устройство показано на чертеже, где фиг. 1 изображает схему для двух параллельно работающих машин, а фиг. 2 — для нескольких машин.

В устройстве по фиг. 1 две электрических машины 1 работают параллельно. Их обмотки возбуждения 2 питаются от возбудителей 4. Возбудители 4 и обмотки возбуждения 2 машин 1 включены последовательно.

К однопотенциальным точкам. этой последовательной цепи приключена вспомогательная машина-бустер 7, обмотка возбуждения бкоторой включена в уравнительный провод о и питается за счет разности падений напряжения в последовательных обмотках 3 (компенсационной и обмотке дополнительных полюсов) машин 1.

Генератор 7 вращается посторонним двигателем с постоянной скоростью, так же как и возбудители 4.

Работа устройства происходит следующим образом. При одинаковых нагрузках машин 1 падение напряжения в их последовательных обмотках 3 одинаково, и ток возбуждения генератора 7, а следовательно, э. д. с. равны нулю.

При неравенстве нагрузок обеих машин 1 падения напряжения в последовательных обмотках 3 различны, и по обмотке возбуждения б генератора 7 потечет ток; генератор возбудится. В результате этого напряжение, прикладываемое к обмотке возбуждения 2 одной машины 1, увеличится на величину э.д.с. генератора 7, а на другой обмотке 2 напряжение на ту же величину уменьшится. Это приведет к перераспределению токов возбуждения машин 1, а следовательно, и их нагрузок.

Предлагаемая схема применима как для двигателей, так и для генераторов.

Для уменьшения количества машин возбудители в схеме по фиг. 1 могут быть объединены в одну машину с выведенной на скользящий контакт средней точкой (по типу генераторов постоянного тока для трехпроводной системы).

Для выравнивания нагрузки нескольких машин количество генераторов 7 соответственно возрастет.

На фиг. 2 приведена схема для пяти машин. Работа схемы такая же, как и по фиг. 1. Число генераторов 7 на один меньше числа машин 1. ,По: указанию автора, мощность генератора 7 для двух двигателей по

5000 л. с. составляет около 1 kW, т. е. около 0,025% мощности одного двигателя.

Предлаг емое устройство может быть применено для блюминга с вращением валков от отдельных двигателей, для выравнивания нагрузок генераторов постоянного тока при параллельной работе (например, в приводах Леонарда с несколькими генераторами) и для многомоторного привода относительно большой мощности.

Предмет из обре тени я.

1. Устройство для параллельной работы электрических машин постоянного тока, содержащее включенные в цепь возбуждения машин вспомогательные генераторы, у которых обмотки возбуждения включены в уравнительные провода регулируемых машин и которые служат для автоматического изменения возбуждения агих машин в соответствии с изменениями уравнительных токов, отличающееся тем, что генераторы 7 включены между имеющими равные потенциалы при нормальной работе машин точками цепи, составленной из последовательно включенных обмоток возбуждения 2 регулируемых машин 1 и их возбудителей 4.

2, Форма выполнения устройства по п. 1 в применении-для двух параллельно работающих машин, отличающаяся тем, что, с целью уменьшения числа возбудителей, для питания цепи возбуждения применен возбудитель по типу генератора для трехпроводных сетей постоянного тока.
