Реферат

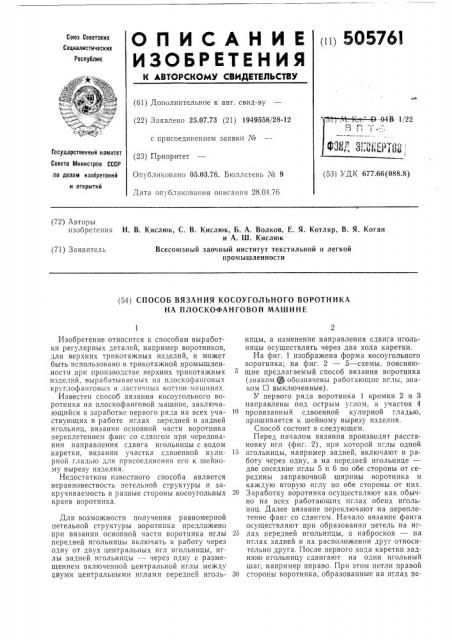

(ii) 505761

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.07,73 (21) 1949556/28-12 с присоединением заявки № (23) Приоритет

Опубликовано 05,03.76. Бюллетень ¹ 9

Дата опубликования описания 28.04.76

--043 1/22

Государственный комитет

Совета Министров СССР (53) УДК 677.66(088.8) по делам изобретений и открытий (72) Авторы изобретения И. В. Кислюк, С, В. Кислюк, Б. А. Волков, Е. Я. Котляр, В. Я. Коган и А. Ш. Кислюк (71) Заявитель

Всесоюзный заочный институт текстильной и легкой промышленности (54) СПОСОБ ВЯЗАНИЯ КОСОУГОЛЬНОГО ВОРОТНИКА

НА ПЛОСКОФАНГОВОЙ МАШИНЕ

Изобретение относится к способам выработки регулярных деталей, например воротников, для верхних трикотажных изделий, и может быть использовано в трикотажной промышленности при производстве верхних трикотажных изделий, вырабатываемых на плоскофанговых круглофанговых и ластичных коттон-машинах.

Известен способ вязания косоугольного воротника на плоскофанговой машине, заключающийся в заработке первого ряда на всех участвующих в работе иглах передней и задней игольниц, вязании основной части воротника переплетением фанг со сдвигом при чередовании направления сдвига игольницы с ходом каретки, вязании участка сдвоенной кулирной гладью для присоединения его к шейному вырезу изделия.

Недостатком известного способа является неравновестность петельной структуры и закручиваемость в разные стороны косоугольных краев воротника.

Для возможности получения равномерной петельной структуры воротника предложено при вязании основной части воротника иглы передней игольницы включать в работу через одну от двух центральных игл игольницы, иглы задней игольницы — через одну с размещением включенной центральной иглы между двумя центральными иглами передней игольницы, а изменение направления сдвига игольницы осуществлять через два хода каретки.

На фиг. 1 изображена форма косоугольного воротника; на фиг. 2 — 5 — схемы, поясняющие предлагаемый способ вязания воротника (знаком ф обозначены работающие иглы, знаком П выключенные) .

У первого ряда воротника 1 кромки 2 и 3 направлены под острым углом, а участок 4

10 провязанный сдвоенной кулирной гладью, пришивается к шейному вырезу изделия.

Способ состоит в следующем.

Перед началом вязания производят расстановку игл (фиг. 2), при которой иглы одной

15 игольницы, например задней, включают в работу через одну, а на передней игольнице— две соседние иглы 5 и 6 по обе стороны от середины заправочной ширины воротника и каждую вторую иглу по обе стороны от них.

20 Заработку воротника осуществляют как обычно на всех работающих иглах обеих игольниц. Далее вязание переключают на переплетение фанг со сдвигом. Начало вязание фанга осуществляют при образовании петель на иг25 лах передней игольницы, а набросков — на иглах задней и их расположении друг относительно друга. После первого хода каретки заднюю игольницу сдвигают на один игольный шаг, например вправо. При этом петли правой

ЗО стороны воротника, образованные на иглах пе505761 редней игольницы наклоняются влево, а петли левой стороны наклона при данном ходе каретки не получают, так как сдвигаемые иглы задней игольницы не пересекают работающие иглы передней игольницы.

При обратном ходе каретки чередование петель и набросков осуществляют согласно фиг. 3. После второго хода заднюю игольницу сдвигают в том же направлении на один игольный шаг. При этом будут наклоняться вправо петли, образованные на левой части задней игольницы. Третий ход каретки повторяет первый (фиг. 4), но направление сдвига меняют на противоположное, т. е. заднюю игольницу сдвигают влево на один шаг. При этом получают наклон в правую сторону петли, образующие лицевую часть левой стороны воротника. После четвертого хода каретки (фиг. 5) заднюю игольницу снова сдвигают влево на один шаг. При этом получают наклон влево петли, образованные на правой стороне задней игольницы.

Таким образом, за четыре хода каретки образованные на обеих игольницах петли правой стороны воротника получают наклон влево, а петли левой стороны воротника — вправо, что обеспечит уравновешенную структуру и соответствующее расширение предыдущих рядов по отношению к последующим, что необходимо для получения воротника косоугольной

:формы.

Формула изобретения

Способ вязания косоугольного воротника на плоскофанговой машине, заключающийся в заработке первого ряда на всех участвующих в работе иглах передней и задней игольниц, вязании основной части воротника переплетением фанг со сдвигом при чередовании направления сдвига игольницы с ходом каретки, 15 вязании участка сдвоенной кулирной гладью для присоединения его к шейному вырезу изделия, отличающийся тем, что, с целью возможности получения равномерной петельной структуры воротника, при вязании основ20 ной части воротника иглы передней игольницы включают в работу через одну от двух центральных игл игольницы, иглы задней игольницы — через одну с размещением включенной центральной иглы между центральными

25 иглами передней игольницы, а изменение направления сдвига игольницы осуществляют через два хода каретки.

50576i

Фиг. 3

Фиг. Ф

Фиг. 5
