Реферат

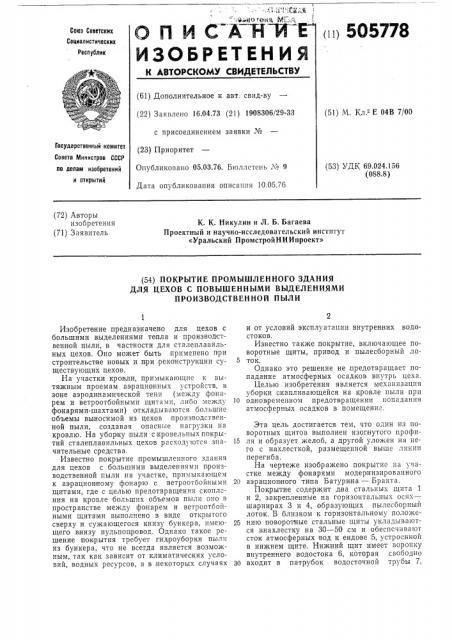

1111 5О5778

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.04,73 (21) 1908306/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.03.76. Бюллетень № 9

Дата опубликования описания 10.05.76 (51) М. Кл. Е 04В 7/00

Государственный комитет

Совета Министров СССР (53) УДК 69.024.156 (088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

К. К. Никулин и Л. Б. Багаева

Проектный и научно-исследовательский институт

«Уральский Промстрой Н И И проект» (54) ПОКРЫТИЕ ПРОМЫШЛЕННОГО ЗДАНИЯ

ДЛЯ ЦЕХОВ С ПОВЫШЕННЫМИ ВЫДЕЛЕНИЯМИ

ПРОИЗВОДСТВЕННОЙ ПЫЛИ

Изобретение предназначено для цехов с большими выделениями тепла и производственной пыли, в частности для сталеплавильных цехов. Оно может быть применено при строительстве новых и при реконструкции существующих цехов.

На участки кровли, примыкающие к вытяжным проемам аэрационных устройств, в зоне аэродинамической тени (между фонарем и ветроотбойными щитами, либо между фонарями-шахтами) откладываются большие объемы выносимой из цехов производственной пыли, создавая опасные нагрузки на кровлю. На уборку пыли с кровельных покрытий сталеплавильных цехов расходуются значительные сред|ства.

Известно покрытие промышленного здания для цехов с большими выделениями производственной пыли на участке, примыкающем к аэрационному фонарю с ветроотбойными щитами, где с целью предотвращения скопления на кровле больших объемов пыли оно в пространстве между фонарем и ветроотоойными щитами выполнено в виде открытого сверху и сужающегося книзу бункера, имеющего внизу пульпогсровод. Однако такое решение покрытия требует гид роуборки пыли из бункера, что не всегда является возможным, так как зависит от климатических условий, водных ресурсов, а в,некоторых случаях и от условий эксплуатации внутренних водостоков.

Известно также покрытие, включающее поворотные щиты, привод и пылесборный ло5 ток.

Однако это решение не предотвращает попадание атмосферных осадков внутрь цеха.

Целью изобретения является механизация уборки скапливающейся на кровле пыли прп

10 одновременном предотвращении попадания атмосферных осадков в помещение.

Эта цель достигается тем, что один из поворотных щитов выполнен изогнутого профи15 ля и образует желоб, а другой уложен на него с нахлесткой, размещенной выше линии перегиба.

На чертеже изображено покрытие на участке между фонарями модернизированного

20 аэрацион|ного типа Батурина — Бранта.

Покрытие содержит,два стальных щита 1 и 2, закрепленные на горизонтальных осях— шарнирах 3 и 4, образующих пылесборный лоток. В близком к горизонтальному положе25 нию поворотные стальные щиты укладываются внахлестку на 30 — 50,см и обеспсчивают сток атмосферных вод к ендове 5, устроенной в нижнем щите. Нижний щит имеет воронку внутреннего водостока 6, которая свободно

50 входит в патрубок водосточной трубы 7, 505778

Составитель Н. Павлова

Техред Е. Подурушииа

Корректор Л. Котова

Редактор Н. Квачадзе

Заказ 923/5 Изд. № 284 Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 снабженной упругой уплотнительной прокладкой 8 из пористой, резины.

Под опрокидывающимися щитами размещен ле нточный транспортер 9 в специальной галерее 10. С помощью электрических или пневматических приводных устройств 11 щиты могут принимать близкое к вертикальному положение (показано,пу нктиром) .

По мере на копления пыли (1 — 2 раза в месяц) включаются механизмы перемещения стальных поворотных щитов и они поворачиваются в близкое к вертикальному положение. Накопившаяся на щитах пыль самосвалом,скатывается в галерею на ленту транспортера и у торцов здания, ссыпается в специальные емкости.

Ширина щитов определяется расстоянием между вытяжными проемами фонаря, либо между фонарем и ветроотбойным щитом. Для повышения долговечности опрокидывающиеся щиты кровли целесообразно выполнять из стального оцинкованного листа. Годовой экономический эффект от использования самоочищающегося покрытия за счет исключения ручного труда при уборке пыли составит на одном мартеновском цехе с десятью печами

50 тыс, рублей, Формул а изобретения

10 Покрытие промышленного здания для цехов с повышенными, выделениями производственной пыли, включающее поворотные щиты, привод и пылесборный лоток, о т л и ч аю щ е е с я тем, что, с целью обеспечения ме15 ханизации уборки пыли и предотвращения попа дания атмосферных осадков в помещение, один из щитов выполнен изогнутым и образует желоб, а смеженный уложен на,него с нахлесткой, размещенной,выше линии пере20 гиба.
