Направляющая для струга

Направляющая для струга

Иллюстрации

Показать все

Реферат



1 т

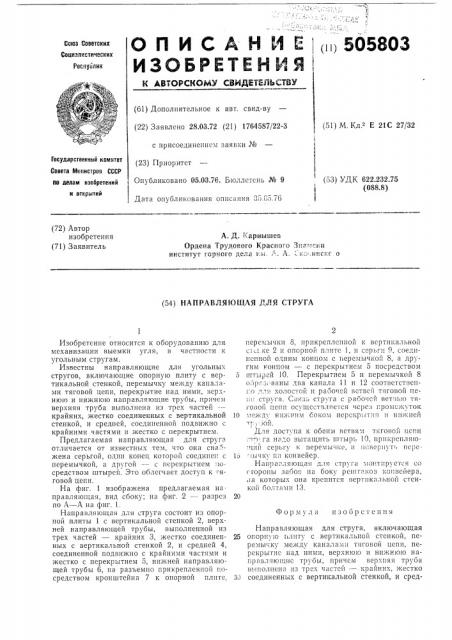

О Il И С A Н И E, (I!1 505803

ИЗОБРЕТЕНИЯ, Саюэ Советских

Социалистических

Рес1уйлнк (61) Дополнительное к авт. свид-ву (22) Заявлено 28.03.72 (21) 1764587/22-3 с присоединенпсм заявки № (23) Приоритет (51) М, Кл.з Е 21С 27/32

Государстввннык комитет

Совета Мнннстров СССР оо делам нзобретеннй н открытий (53) УДК 622.232.75 (088.8)

i! Опубликовано 05.03.76. Бюллетень № 9

Дата опубликования описания 05Х5.76 (72) Автор изобретения (71) Заявитель

А, Д.;apFII lilies

Ордена Трудового Красно-о З»ак1сни институт горного дела vì / .. А. . ко-.инскг о (54) НАПРАВЛЯЮЩАЯ ДЛЯ СТРУГА

Ф о р м л Fl

II 3 о 0 р с т с и и 51

Изобретение относится к оборудованию для. механизации выемки угля, в частности к угольным стругам.

Известны направляющие для угольных стругов, включающие опорную плиту с вер- 5 тикальной стенкой, перемычку между каналами тяговой цепи, перекрытие над ними, вер нюю и нижнюю направляющие трубы, причем верхняя труба выполнена из трех частей крайних, жестко соединенных с вертикальной 10 стенкой, и средней, соединенной подвижно с крайними частями и жестко с перекрытием.

Предлагаемая направляющая для струга отличается от известных тем, что она сна,.жена серьгой, один конец которой соедине» с 15 перемычкой, а другой — c перекрытием»осредством штыре». Это облсгчает доступ к яговой цепи.

На фиг. 1 изобра>кена предлагаемая направляющая, вид сбоку; на фиг. 2 — разрез 20 по А — А на фиг. 1.

Направляющая для струга состоит из опорной плиты 1 с вертикальной стенкой 2, верхней направляющей трубы, выполненной из трех частей — крайних 3, жестко соединен- 25 ных с вертикальной стенкой 2, и средней 4, соединенной подвижно с крайними частями и жестко с перекрытием 5, ни>кней направляющей трубы б, на разъемно прикрепленной т!0средством кронштейна 7 к опорной плита, Ç0 перемычки 8, прикрепленной к вертикальной с ..ке 2 и опорной плите 1, и серьги г1, соединснной oдним KoFIIloli c FippeilIbl÷l o 1 8, а ilp1гим концом — с перекрытием 5 посредством штырей 10. Перекрытием 5 и перемычкой 8 образ ваны два канала 11 и 12 cooTBcòñòâåï.:o " ".я холостой и рабочей ветвей тяговой Ileструга. Связ струга с рабочсй ветвь1о тяговой Lcïè осуществляется чсрез промс>куток

»c>f(I!!. HH> ili!IAl соком пс1)скР1iT:1Я II III>кней

1 Г < 0 I 1.

Для доступа к обеим ветвя;1 тяговой цепи г "г га í"-,".î вытащить штьlpl.. 10, прикрепляю.1èé серьгу к перемы1ке, »»свернут пере. .1ь111ку па конвейер.

Н ат1равл я 1ощатl Д.IH стрмга 3l oIITIIph стоя со

cIоропы забоя FI2 боку ре»1гаков ко»всйера, 1а которых она крепится всрт»кальной стенкой болтамн 13.

Направляющая для струга, включающая опорную плиту с вертикальной стенкой, перемычку ме>кду каналам» тяговой цепи, перекрытие над ними, верхнюю и нижнюю напр "iâëÿþùèñ трубы, причем верх»яя труба выполнена из трех частей — крайних, жестко соединенных с вертикальной стенкой, и сред505803

A-А

Составитель И. Доброборская

Техред Е. Подурушина

Корректор Е. Рожкова

Редактор С. Титова

Заказ 942/4 Изд. № 261 Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ней, соединенной подвижно с крайними и жестко с перекрытием, от лич ающ а я ся тем,что, с целью облегчения доступа к тяговой цепи, 8 5 12

Риг 2 она снабжсна серьгой, один конец которой соединен с перемычкой, а другой — с перекрытием посредством штырей.
