Муфта свободного хода

Муфта свободного хода

Иллюстрации

Показать все

Реферат

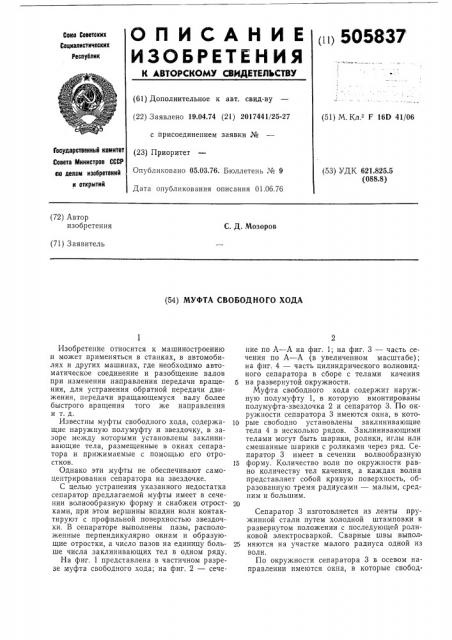

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н11 505837

CoI03 Соеетсккх

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.04.74 (21) 2017441/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 05.03.76. Бюллетень № 9

Дата опубликования описания 01.06.76 (51) М. Кл 2 F 16D 41/06

Государственный комитет

Совета Министров СССР ао делам изобретений н открытий (53) УДК 621.825.5 (088.8) (72) Автор изобретения

С. Д, Мозоров (71) Заявитель (54) МУФТА СВОБОДНОГО ХОДА

Изобретение относится к машиностроению и может применяться в станках, в автомобилях и других машинах, где необходимо автоматическое соединение и разобщение валов при изменении направления передачи вращения, для устранения обратной передачи движения, передачи вращающемуся валу более быстрого вращения того же направления и т.д.

Известны муфты свободного хода, содержащие наружную полумуфту и звездочку, в зазоре между которыми установлены заклинивающие тела, размещенные в окнах сепаратора и прижимаемые с помощью его отростков.

Однако эти муфты не обеспечивают самоцентрирования сепаратора на звездочке.

С целью устранения указанного недостатка сепаратор предлагаемой муфты имеет в сечении волнообразную форму и снабжен отростками, при этом вершины впадин волн контактируют с профильной поверхностью звездочки. В сепараторе выполнены пазы, расположенные перпендикулярно окнам и образующие отростки, а число пазов на единицу больше числа заклинивающих тел в одном ряду.

На фиг. 1 представлена в частичном разрезе муфта свободного хода; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — часть сечения по A — А (в увеличенном масштабе); на фиг. 4 — часть цилиндрического волновидного сепаратора в сборе с телами качения

5 на развернутой окружности.

Муфта свободного хода содержит наружную полумуфту 1, в которую вмонтированы полумуфта-звездочка 2 и сепаратор 3. По окружности сепаратора 3 имеются окна, в кото10 рые свободно установлены заклинивающие тела 4 в несколько рядов. Заклинивающими телами могут быть шарики, ролики, иглы или смешанные шарики с роликами через ряд. Сепаратор 3 имеет в сечении волнообразную

15 форму. Количество волн по окружности равно количеству тел качения, а каждая волна представляет собой кривую поверхность, образованную тремя радиусами — малым, средним и большим.

Сепаратор 3 изготовляется из ленты пружинной стали путем холодной штамповки в развернутом положении с последующей роликовой электросваркой. Сварные швы выпол25 няются на участке малого радиуса одной из волн.

По окружности сепаратора 3 в осевом направлении имеются окна, в которые свобод505837 но установлены тела качения 4, а перпенди кулярно им прорезаны пазы, образующие отростки, прижимающие заклинивающие тела по образующей среднего радиуса. Количество пазов на единицу больше количества заклинивающих тел в каждом ряду.

Отростки выполнены в виде фасонных изогнутых пружин, служащих как вспомогательные пружины для создания начального трения между телами качения и полумуфтами.

Фасонные изогнутые пружины совместно с сепаратором служат одновременно и компенсаторами равномерного контакта в момент заклинивания тел качения ме>кдч полумуфтами.

Ведущим элементом может быть как наружная полумуфта 1 при вращении против часовой стрелки, так и полумуфта-звездочка

2 при вращении по часовой стрелке.

Формула изобретения

1. Муфта свободного хода, содержащая наружную полумуфту и зведочку, в зазоре меж5 ду которыми установлены заклинивающие тела, размещенные в окнах сепаратора в несколько рядов, отличающаяся тем, что, с целью обеспечения самоцентрирования сепаратора и равномерного усилия прижима за10 клинивающих тел, сепаратор имеет в сечении волнообразную форму и снабжен отростками, прижимающими заклинивающие тела, при этом профильная поверхность звездочки и вершины впадин волн сепаратора выполнены

15 контактирующими между собой.

2. Муфта по п. 1, отл и ч а юща я ся тем, что в сепараторе выполнены пазы, расположенные перпендикулярно окнам и образуюшие отростки, а число пазов на единицу боль20 ше числа заклинивающих тел в одном ряду.

505837

Фиа 4

Составитель И. Злотник

Редактор И. Бродская

Техред Е. Подурушина

Корректор 3. Тарасова

Типография, пр. Сапунова, 2

Заказ 1159/8 Изд. № 289 Тираж 1134 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, 1 аушская наб., д. 4/5
