Приставка к диапроектору
Патент 505988
Авторы
Классы МПК
Приставка к диапроектору
Иллюстрации
Реферат

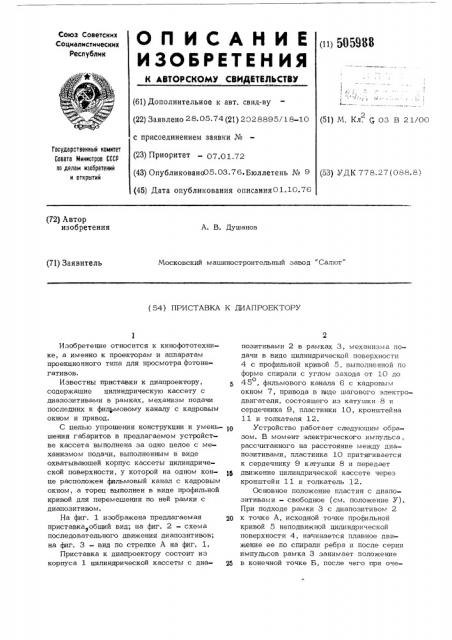

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик (11) 505988 (61) Дополнительное к авт. свид-ву (22) Заявлено 28 05 74 (21) 2028895/18-10 с присоединением заявки № (23) Приоритет - 07 0172 (43) Опубликованс05.03.76. Бюллетень № 9 (45) Дата опубликования описания01.10.76
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий (72) Автор изобретения
А. В. Душанов
Московский машиностроительный завод "Салют" (71) Заявитель (54) ПРИСТАВКА К ДИАПРОЕКТОРУ позитивами 2 в рамках 3, механизма подачи в виде цилиндрической поверхности
4 с профильной кривой 5,,выполненной по форме спирали с углом захода от 10 до о
45, фильмового канала 6 с кадровым окном 7, привода в виде шагового электродвигателя, состоящего из катушки 8 и сердечника 9, пластинки 10, кронштейна
11 и толкателя 12. щ Устройство работает следующим образом. B момент электрического импульса, рассчитанного на расстояние между диапозитивами, пластинка 10 притягивается к сердечнику 9 катушки 8 и передает движение цили ндри ческой касс ете через кронштейн 11 и толкатель 12.
Основное положение пластин с диапозитивам и — свободное (с м. положе ние У) .
При подходе рамки 3 с диапозитивом 2 к точке А, исходной точке профильной кривой 5 неподвижной цилиндрической поверхности 4, начинается плавное движение ее по спирали ребра и после серии импульсов рамка 3 занимает положение
25 в конечной точке Б, после чего при оче1
Изобретение относится к кинофототехнике, а именно к проекторам и аппаратам проекционного типа для просмотра фотонегативов.
Известны приставки к диапроектору, содержащие цилиндрическую кассету с диапозитивами в рамках, механизм подачи последних к фильмовому каналу с кадровым окном и привод.
С целью упрощения конструкции и уменьшения габаритов в предлагаемом устройстве кассета выполнена за одно целое с механизмом подачи, выполненным в виде охватывающей корпус кассеты цилиндрической поверхности, у которой на одном конце расположен фильмовый канал с кадровым окном, а торец выполнен в виде профильной кривой для перемещения по ней рамки с диапозитивом.
На фиг, 1 изображена предлагаемая приставка общий вид; на фиг. 2 - схема последовательного движения диапозитивов; на фиг. 3 - вид по стрелке А на фиг. 1.
Приставка к диапроектору состоит из корпуса 1 цилиндрической кассеты с диаL (51) М. Кл. Q 03 В 21/00 (53) УДК 778.27 (088.8) 505988 редном электрическом импульсе диапозитив 2 сходит и под действием силы тяжести падает на фиксатор 13 фильмового канала 6 перед объективом диапроектора.
Просмотренный предыдущий диапозитив 5 при этом сходит с фиксатора 13.
Таким образом, в процессе работы за полный цикл - один оборот корпуса 1 цилиндрической кассеты — положение диапо« зитива 2 меняе ся в зависимости от из- 10 менения радиуса цилиндрической поверхности
4. При радиусе рамки 3 диапозитива, равном радиусу корпуса 1, диапозитив занимает положения I, У при радиусе рамки 3, равном радиусу цилиндрической поверхности 4,диапозитив 2 занимает положение IY. В остальном положения II, III рамки 3 диапозитива 2 меняются в зависимости от прохождения ее по возрастающей профильной
4 кривой цилиндрической поверхности от исходной точки A до конечной точки Б.
Формула изобретения
Приставка к диапроектору, содержащая цилиндрическую кассету с диапозитивами в рамках, механизм подачи последних к фильмовому каналу с кадровым окном и привод, отличающаяся тем,что,с целью упрощения конструкции и уменьшения габаритов устройства, кассета выполнена за одно целое с механизмом подачи, выполненным в виде охватывающей корпус касееты цилиндрической поверхности, у которой на одном конце расположен фильмовый канал с кадровым окном, а торец выполнен в виде профильной кривой для перемещения по ней рамки с диапозитивом.
