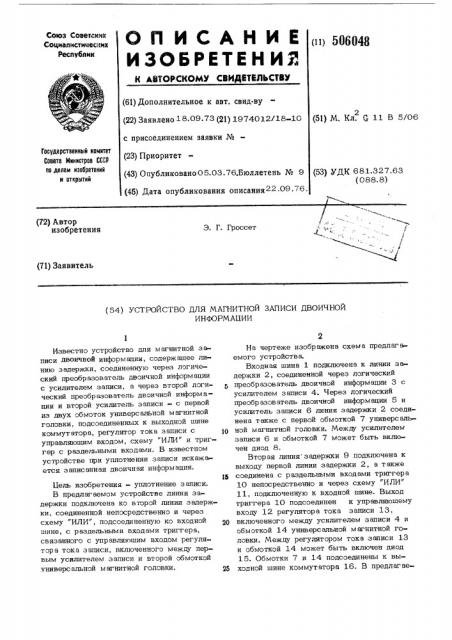

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистимеских

Республик (») 506048 (61) Дополнительное к авт. свид-ву (22) Заявлено 18 09 73 (21) 1974012/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.03.76,Бюллетень № 9 (45) Дата опубликования описания22 09 76. (51) М. Кл. (", 11 В 5/06

Государственный комитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК 681 327 63 (088.8) / ,/ (72) Автор изобретении

Э. Г. Гроссет (71) Заявитель (s4) устРОЙстВО для мАГнитнОЙ 3Аписи дВОичнОЙ

ИНФОРМАЦИИ

Известно устройство для магнитной записи двоичной информации, содержащее линию задержки, соединенную через логический преобразователь двоичной информации с усилителем записи, а через второй логический преобразователь двоичной информации и второй усилитель записи — с первой из двух обмоток универсальной магнитной головки, подсоединенных к выходной шине коммутатора, регулятор тока записи с управляюшим входом, схему "ИЛИ" и триггер с раздельными входами. В известном устройстве при уплотнении записи искажается записанная двоичная информация.

Кель изобретения - уплотнение записи.

B предлагаемом устройстве линия задержки подключена ко второй линии задержки, соединенной непосредственно и через схему "ИЛИ", подсоединенную ко входной шине, с раздельными входами триггера, связанного с управляющим входом регулятора тока записи, включенного между первым усилителем записи и второй обмоткой универсальной магнитной головки.

На чертеже изображена схема предлагаемого устройства.

Входная шина 1 подключена к линии задержки 2, соединенной через логический преобразователь двоичной информации 3 с усилителем записи 4. Через логический преобразователь двоичной информации 5 и усилитель записи 6 линия задержки 2 соединена также с первой обмоткой 7 универсалью ной магнитной головки. Между усилителем записи 6 и обмоткой 7 может быть включен диод 8.

Вторая линия задержки 9 подключена к выходу первой линии задержки 2, а также д соединена с раздельными входами триггера

10 непосредственно и через схему "ИЛИ"

11, подключенную к входной шине. Выход триггера 10 подсоединен к управляюшему входу 12 регулятора тока записи 13, 20 включенного между усилителем записи 4 и обмоткой 14 универсальной магнитной головки. Между регулятором тока записи 13 и обмоткой 14 может быть включен диод

15. Обмотки 7 и 14 подсоединены к вы25 ходной шине коммутатора 16. В предлагае506048 мом устройстве усилитель записи 6 и ре« гулятор тока записи 13 могут быть соединены с целым рядом универсальных магнитных головок.

Регулятор 13 регулирует величину тока записи в соотвэтствии с двоичной информацией, поступающей по входной шине. В процессе регулирования амплитуда некоторых импульсов записи уменьшается в зависимости от характера кодовой последовательно- ð сти двоичной информации. Это уменьшает амплитуду и длительность воспроизведенных сигналов из- за различной степени наложения в процессе записи двоичной информации. 15

Предмет изобретения

Устройство для магнитной записи двоичной информации, содержащее линию задерж 20 ки, соединенную через логический преобразователь двоичной информации с усилителем записи, а через второй логический преобразователь двоичной информации и второй усилитель записи - с первой из двух обмоток универсальной магнитной головки, подсоединенных к выходной шине коммутатора, регулятор тока записи с управляющим входом, схему "ИЛИ" и триггер с раздельными входами, о т л и ч а ю щ е е с я тем, что, с целью повышения плотности записи, линия задержки подключена ко второй линии задержки, соединенной непосредственно и через схему "ИЛИ", подсоединенную ко входной шине„с раздельными входами триггера, связанного с управляющим входом регулятора тока записи, включенного между первым усилителем записи и второй обмоткой универсальной магнитной головки.
