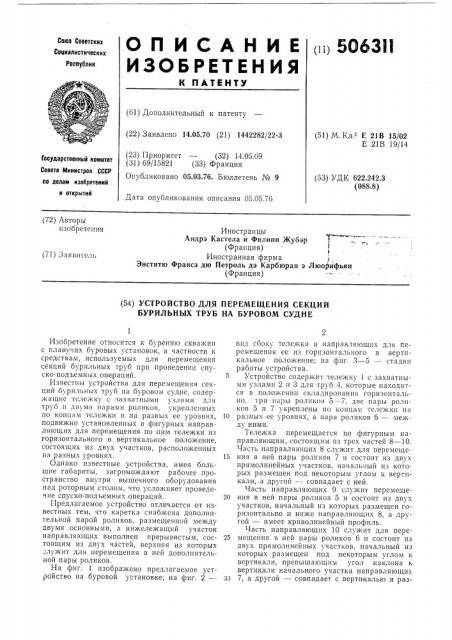

Изобретение относится к бурению скважин с плавучих буровых установок, в частности к средствам, используемых для перемещения секций бурильных труб при проведении спуско-подъемных операций.

Известны устройства для перемещения секций бурильных труб па буровом судне, содержащие тележку с захватными узлами для труб и двумя парами роликов, укрепленных по концам тележки и на разных ее уровнях, подвижно установленных в фигурных направляющих для перемещения по ним тележки из горизонтального в вертикальное положение, состоящих из двух участков, расположенных на разных уровнях.

Однако известные устройства, имея большие габариты, загромождают рабочее пространство внутри вышечного оборудования над роторным столом, что усложняет проведечие спуско-подъемных операций.

Предлагаемое устройство отличается от известных тем, что каретка снабжена дополнительной парой роликов, размещенной между двумя основными, а нижележащий участок направляющих выполнен прерывистым, состоящим из двух частей, верхняя из которых

=лужит для перемещения в ней дополнительной пары роликов.

На фиг. 1 изображено предлагаемое устройство на буровой установке; на фиг. 2— вид сбоку тележки и направляющих для перемещения ее из горизонтального в вертикальное положение; па фиг. 3 — 5 — стадии работы устройства.

5 Устройство содержит тележку 1 с захватными узлами 2 и 3 для труб 4, которые находятся в положении складирования горизонтально, три пары роликов 5 7, две пары роликов 5 и 7 укреплены по концам тележки на

10 разных ее уровнях, а пара роликов 6 — между ними.

Тележка перемещается по фигурным направляющим, состоящим из трех частей 8 — 10.

Часть направляющих 8 служит для перемеще15 ния в ней пары роликов 7 и состоит из двух прямолинейных участков, начальный из которых размещен под некоторым углом к вертикали, а другой — совпадает с ней.

Часть направляющих 9 служит перемеще20 ния в ней пары роликов 5 и состоит из двух участков, начальный из которых размещен горизонтально и ниже направляющих 8, а другой — имеет криволинейный профиль.

Часть направляющих 10 служит для пере25 мещения в ней пары роликов 6 и состоит из двух прямолинейных участков, начальный из которых размещен под некоторым углом к вертикали, превышающим угол наклона к вертикали начального участка направляющих

30 7, а другой — совпадает с вертикалью и раз

50631) мещен параллельно верхнему участку нап р а вля ющих 8.

Перемещение тележки по направляющим производится посредством лебедки 11 и троса

12. перекинутого через шкивы 13 и 14. Шкив

13 закреплен на вышечном оборудовании 15, а шкив 14 — па тележке.

Секции бурильных труб в положении складирования горизонтально уложены на стеллажах 16, которые расположены ниже направ- 10 ляющих для перемещения тележки.

Стеллажи имеют привод 17 для перемещения секций бурильных труб и установку их на ориентирующее устройство, которое представляет собой силовые цилиндры 18 и 19, которые поднимают секцию к захватным узлам 2 и

3 тележки вдоль оси, проходящей через эти захваты.

Устройство работает следу|ощим образом.

После закреплен,.я секции бурильных т" 20 на тележке 1 захватными узлами 2 и 3 тележку перемещают по направляющим 8 и 9 с помощью лебедки 11 и троса 12, перекинутого через шкивы 13 и 14. г

Когда тележка достигает положения, изоб- 25 раженного на фиг. 4, пара роликов б входит в направляющую 8, а пара роликов 5 в это время выходит из направляющих 9. Участок направляющих 10 наклонен к вертикали под большим углом, чем соответствующий участок 30 направляющих 8,;то позволяет ускорить перевод тележки lI; горизонтального в вертикальное положение, а также уменьшить необходимую высоту направляющих.

Когда тележка достигает своего вертикального положения, она стопорится, а секцию бурильных труб в дальнейшем соединяют с бурильной колонной, находящейся в скважине 20. Таким образом, осуществляют наращивание труб.

При подъеме бурильных труб и рассоединении их на секции складирование их производят в порядке, обратном вышеописанному порядку при наращивании колонны труб.

Формула изобретения

Устройство для перемещения секций брильных труб на буровом судне, например, при спуско-подъемных операциях, содержащее тележку с захватными узлами для т б и д парами роликов, укрепленных по концам тележки и на разных ее уровнях, подвижно установленных в фигурных направляющих для перемещения по ним тележки из горизонтального в вертикальное положение, состоящих из двух участков, расположенных на разных уровнях, отличающееся тем, что, с целью уменьшения габаритов устройства, тележка снабжена дополнительной парой оликов, размещенной между двумя основными, а нижележащий уч асток напр авля к>щих выполненн прерывистым, состоящим из двух частей, верхняя из которых служит для перемещения в пей дополнительной пары роликов.
