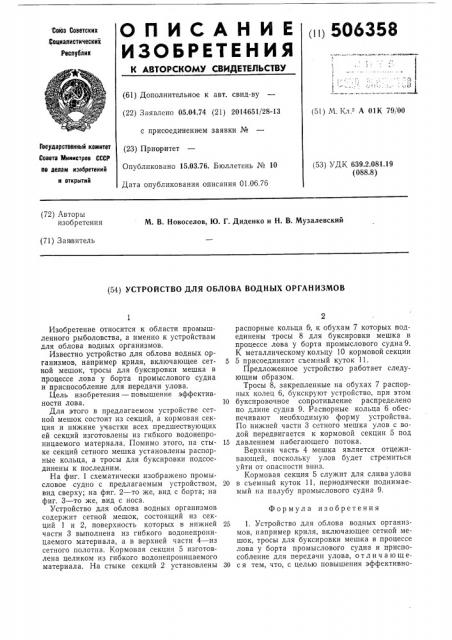

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

00 506358 Союз Советских,Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.04.74 (21) 2014651/28-13 (51) М. Кл.- А 01К 79/00 с присоединением заявки №

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 15.03.76. Бюллетень № 10

Дата опубликования описания 01.06.76 (53) УДК 639.2.081,19 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

М. В. Новоселов, Ю. Г. Диденко и Н. В. Музалевский (71) Зая витель (54) УСТРОЙСТВО ДЛЯ ОБЛОВА ВОДНЫХ ОРГАНИЗМОВ

Формула изобретения

Изобретение относится к области промышленного рыболовства, а именно к устройствам для облова водных организмов.

Известно устройство для облова водных организмов, например криля, включающее сетной мешок, тросы для буксировки мешка в процессе лова у борта промыслового судна и приспособление для передачи улова.

Цель изобретения — повышение эффективности лова.

Для этого в предлагаемом устройстве сетной мешок состоит из секций, а кормовая секция и нижние участки всех предшествующих ей секций изготовлены из гибкого водонепроницаемого материала. Помимо этого, на стыке секций сетного мешка установлены распорные кольца, а тросы для буксировки подсоединены к последним.

На фиг. 1 схематически изображено промысловое судно с предлагаемым устройством, вид сверху; на фиг. 2 — то же, вид с борта; на фиг. 3 — то же, вид с носа.

Устройство для облова водных организмов содержит сетной мешок, состоящий из секций 1 и 2, поверхность которых в нижней части 3 выполнена из гибкого водонепроницаемого материала, а в верхней части 4 — из сетного полотна, Кормовая секция 5 изготовлена целиком из гибкого водонепроницаемого материала. На стыке секций 2 установлены распорные кольца б, к обухам 7 которых подединены тросы 8 для буксировки мешка в процессе лова у борта промыслового судна 9.

К металлическому кольцу 10 кормовой секции

5 5 присоединяют съемный куток 11.

Предложенное устройство работает следующим образом.

Тросы 8, закрепленные на обухах 7 распорных колец 6, буксируют устройство, при этом

10 буксировочное сопротивление распределено по длине судна 9. Распорные кольца 6 обеспечивают необходимую форму устройства.

По нижней части 3 сетного мешка улов с водой передвигается к кормовой секции 5 под

15 давлением набегающего потока.

Верхняя часть 4 мешка является отцеживающей, поскольку улов будет стремиться уйти от опасности вниз.

Кормовая секция 5 служит для слива улова

20 в съемный куток 11, периодически поднимаемый на палубу промыслового судна 9.

25 1. Устройство для облова водных организмов, например криля, включающее сетной мешок, тросы для буксировки мешка в процессе лова у борта промыслового судна и приспособление для передачи улова, о т л и ч а ю щ е30 ся тем, что, с целью повышения эффективно506358

Фиг. 1

Фиг. 2 сти лова, сетной мешок состоит из секций, а кормовая секция и нижние участки всех предшествующих ей секций изготовлены из гибкого водонепроницаемого материала.

2. Устройство по п.. 1, отлич а ю щееся тем, что на стыке секций сетного мешка установлены распорные кольца, а тросы для буксировки подсоединены к последним.

506358

Составитель В. Чантурия

Техред Т. Дмитриева

Корректор О, Тюрина

Редактор Л. Василькова

Типография, пр. Сапунова, 2

Заказ 1094/16 Изд, Ко 1210 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 4/5
