Реферат

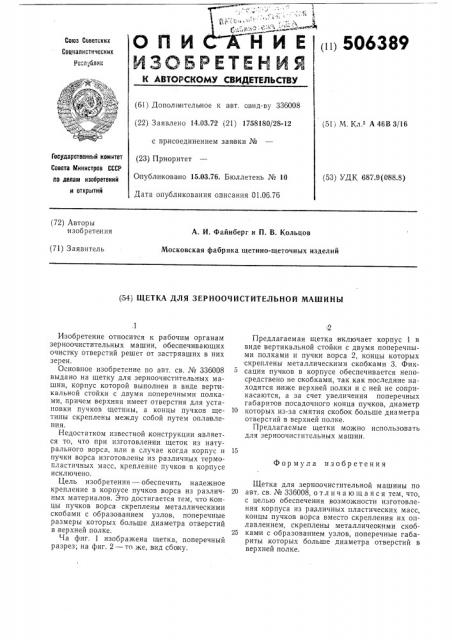

(ii) 506389

Сон)з Советских

Сониалистнческих

Реал блик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. с вид-ву 336008 (22) Заявлено 14.03.72 (21) 1758180/28-12 с присоединением заявки )ч" (23) Приоритет

Опубл икова но 15.03.76. Бюллетень № 10

Дата опубликования описания 01.06.76 (51 ) M Кл. А 468 3/16

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 687,9(088.8) (72) Авторы изобретения

А. И. Файнберг и П. В. Кольцов

Московская фабрика щетино-щеточных изделий (71) Заявитель (54) ЩЕТКА ДЛЯ ЗЕРНООЧИСТИТЕЛЬНОЙ МАШИНЫ

Фор мула изо бретения

Изобретение относится к рабочим органам зерноочистительных машин, обеспечивающих очистку отверстий решет от застрявших в них зерен.

Основное изобретение по авт. св. № 336008 выдано на щетку для зерноочистительных машин, корпус которой выполнен в виде вертикальной стойки с двумя поперечными полками, причем верхняя имеет отверстия для установки пучков щетины, а концы пучков щетины скреплены между собой путем опла вления.

Недостатком известной конструкции является то, что при изготовлении щеток из натурального ворса, или в случае когда корпус и пучки ворса изготовлены из различных термопластичных масс, крепление пучков в корпусе исключено.

Цель изобретения — обеспечить надежное крепление в корпусе пучков ворса из различных материалов. Это достигается тем, что концы пучков ворса скреплены металлическими скобами с образованием узлов, поперечные размеры которых больше диаметра отверстий в .верхней полке.

На фиг. 1 изображена щетка, поперечный разрез; на фиг. 2 — то же, вид сбстку.

Предлагаемая щетка включает корпус 1 в виде вертикальной стойки с двумя поперечными полками и пучки ворса 2, концы которых скреплены металлическими скобками 3. Фиксация пучков в корпусе обеспечивается непосредствено не скобками, так как последние находятся ниже верхней полки и с ней не соприкасаются, а за счет увеличения поперечных габаритов посадочного конца пучков, диаметр

10 которых из-за смятия скобок больше диаметра отверстий в верхней полке.

Предлагаемые щетки можно использовать для зерноочистительных машин.

Щетка для зерноочистительной машины по

20 авт. св. № 336008, отличающаяся тем, что, с целью обеспечения возможности изготовления корпуса из различных пластических масс, концы пучков ворса вместо скрепления их оплавлением, скреплены металлическими скоб25 ками с образованием узлов, поперечные габариты которых больше диаметра отверстий в верхней полке.

506389 иг. / Риг.2

Составитель T. Кольцов

Техред Г. Андреева

Корректор Л Денискина

Редактор Э. Шибаева

Типография, пр. Сапунова, 2

Заказ )161/9 Изд. № 1270 Тираж 471 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
