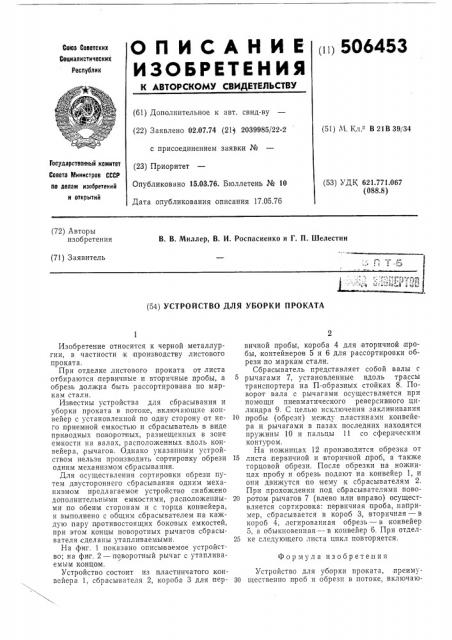

О П И С А Н И Е (ii1 506453

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.07.74 (21) 2039985/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 15.03.76. Бюллетень № 10

Дата опубликования описания 17.05.76 (51) М. Кл.- эВ 21В 39/34

Государственный комитет

Совета Министров СССР по делам иэобретений и открытий (53) УДК 621.771.067 (088.8) (72) Авторы изобретения

В. В. Миллер, В. И. Роспасиенко и Г. П. Шелестин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УБОРКИ ПРОКАТА

Формула изобретения

Изобретение относится к черной металлургии, в частности к производству листового проката.

При отделке листового проката от листа отбираются первичные и вторичные пробы, а обрезь должна быть рассортирована по маркам стали.

Известны устройства для сбрасывания и уборки проката в потоке, включающие конвейер с установленной по одну сторону от него приемной емкостью и сбрасыватель в виде приводных поворотных, размещенных в зоне емкости иа валах, расположенных вдоль конвейера, |рычагов. Однако указанным устройством нельзя производить сортировку обрези

Одним механизмом сбрасывания.

Для осуществления сортировки обрези путем двустороннего сбрасывания одним механизмом предл агаемое устройство сн абжено дополнительными емкостями, расположенными по обеим сторонам и с торца конвейера, и выполнено с общим сбрасывателем;на каждую пару п ротивостоящих боковых емкостей, при этом концы поворотных рычагов сбрасывателя сделаны утапливаемыми.

На фиг. 1 показано описываемое устройство; на фиг. 2 — поворотный рычаг с утапливаемым концо м.

Устройство состоит из пластинчатого конвейера 1, сбрасывателя 2, короба 3 для первичной пробы, короба 4 для вторичной пробы, контейнеров 5 и 6 для рассортировки обрези по маркам стали.

Сбрасыватель представляет собой валы с рычагами 7, установленные вдоль трассы транспортера на П-образных стойках 8. Поворот вала с,рычагами осуществляется при помощи пневматического реверсивного цилиндра 9. С целью исключения заклинивания

10 пробы (обрези) между пластинами конвейера и рычагами в пазах последних находятся пружины 10 и пальцы 11 со сферическим контуром.

На ножницах 12 производится обрезка от

15 листа, первичной и вторичной проб, а также торцовой обрези, После обрезки на ножницах пробу и обрезь подают на конвейер 1, и они движутся по нему к сбрасывателям 2.

При прохождении под сб расывателями пово20 ротом рычагов 7 (влево или вправо) осуществляется сортировка: первичная проба, например, сбрасывается в короб 3, вторичная — в короб 4, легированная обрезь — в конвейер

5, а обыкновенная — в конвейер 6. При отдел25 ке следующего листа цикл повторяется.

Устройство для уборки проката, преиму30 ществен проб и обрезп в потоке, включаю506453

Составитель В, Бужинский

Техред T. Писанина Корректор М. Лейзерман

Редактор Н. Корченко

Заказ 1081i17 Изд. ¹ 1179 Тираж 1077 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1цее конвейер с расположенной по одну сторону от него приемной емкостью и сбрасыватель в виде приводных поворотных, размещенных в зоне емкости на валах, расположенных вдоль конвейера, рычагов, о т л и ч аю щ е е с я тем, что, с целью осуществления сортиро|вки обрези путем двустороннего сбрасывания одним механизмом, оно снабжено дополнительными емкостями, расположенными по обеим сторонам и с торца конвейера, и выполнено с общим сбрасывателем на

5 кажду1о пару .противостоящих боковых емкостей, при этом концы поворотных рычагов сбрасывателя выполнены утапливаемыми.
