Устройство для обогащения каолина и других материалов
Иллюстрации
Показать всеРеферат
СССР
Класс 80, а 4
1а,28;
М 50б50

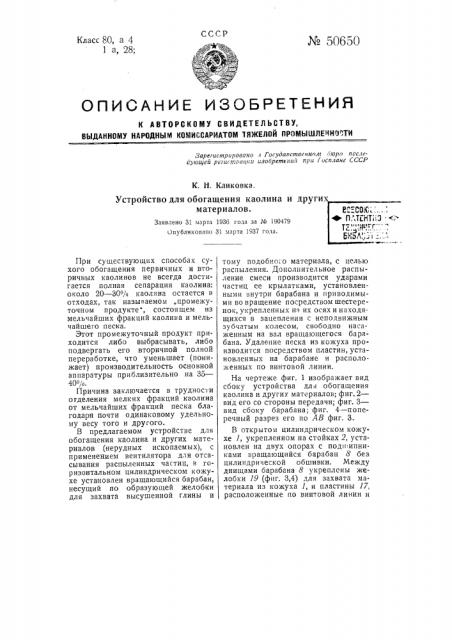

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫЯЛЕЧНМТИ,Зарегистрировано в f осудаггственнолг бюро пос.гесующей регггстрагггги изобретений ггргг Госплане СССР
K. H. Кликовка.
Устройство для обогащения паолина и други материалов.
Заявлено 31 марта 1936 года за № 190479
Опубликовано 31 марта 1937 года.
При существующих способах сухого обогащения первичных и вторичных каоли нов не всегда достигается полная сепарация каолина: около 20 — 30 /о каолина остается в отходах, так называемом „цромежуточном продукте", состоящем из мельчайших фракций каолина и мельчайшего песка.
Этот промежуточный продукт приходится либо выбрасывать, либо подвергать его вторичной полной переработке, что уменьшает (понижает) производительность основной аппаратуры приблизительно на 35—
4001О.
Причина заключается в трудности отделения мелких фракций каолина от мельчайших фракций песка благодаря почти одинаковому удельному весу того и другого.
В предлагаемом устройстве для обогащения каолина и других материалов (нерудных ископаемых), с применением вентилятора для отсасывания распыленных частиц, в горизонтальном цилиндрическом кожухе установлен вращающийся барабан, несущий по образующей желобки для захвата высушенной глины и тому подобно" о материала, с целью распыления. Дополнительное распыление смеси производится ударами частиц ее крылатками, установленными внутри барабана и приводимыми во вращение посредством шестеренок, укрепленных на их осях и находящихся в зацеплении с неподвижным зубчатым колесом, свободно насаженным на вал вращающегося барабана. Удаление песка из кожуха производится посредством пластин, установленных на барабане и расположенных по винтовой линии.
На чертеже фиг. 1 изображает вид сбоку устройства для обогащения каолина и других материалов; фиг.2— вид его со стороны передачи; фиг. 3— вид сбоку барабана; фиг. 4 — поперечный разрез его по Ав фиг. 3.
В открытом цилиндрическом кожухе 1, укрепленном на стойках 2, установлен на двух опорах с поди;ипниками вращающийся барабан 8 без цилиндрической обшивки. Между днищами барабана 8 укреплены желобки 19 (фиг. 3,4) для захвата материала из кожуха 1, и пластины 17, расположенные по винтовой линии и
