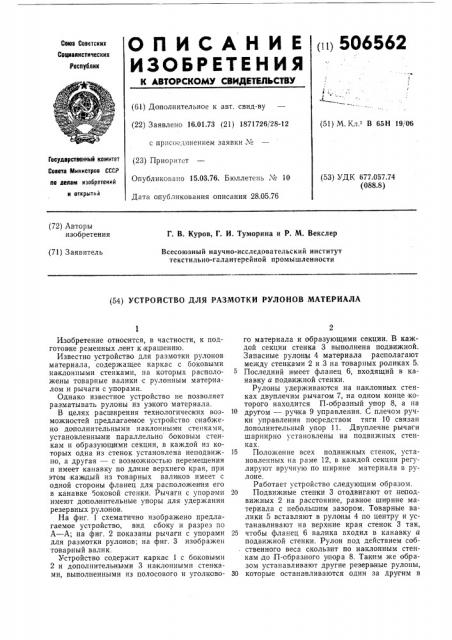

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 506562

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.01.73 (21) 1871726/28-12 (51) М. Кл, В 65Н 19/06 с присоединением заявки Х>

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.03.76. Бюллетень че 10

Дата опубликования описания 28.05.76 (53) УДК 677.057.74 (088.8) (72) Авторы изобретения

Г. В. Куров, Г. И. Туморина и P. М. Векслер (71) Заявитель

Всесоюзный научно-исследовательский институт текстильно-галантерейной промышленности (54) УСТРОЙСТВО ДЛЯ РАЗМОТКИ РУЛОНОВ МАТЕРИАЛА

Изобретение относится, в частности, к подготовке ременных лент к крашению.

Известно устройство для размотки рулонов материала, содержащее каркас с боковыми наклонными стенками, на которых расположены товарные валики с рулонным материалом и рычаги с упорами.

Однако известное устройство не позволяет разматывать рулоны из узкого материала.

В целях расширения технологических возможностей предлагаемое устройство снабжено дополнительными наклонными стенками, установленными параллельно боковым стенкам и образующими секции, в каждой из которых одна из стенок установлена неподвижно, а другая — с возможностью перемещения и имеет канавку по длине верхнего края, при этом каждый из товарных вали ков имеет с одной стороны фланец для расположения его в канавке боковой стенки. Рычаги с упорами имеют дополнительные упоры для удержания резервных рулонов.

На фиг. 1 схематично изображено предлагаемое устройство, вид сбоку и разрез по

А — А; на фиг. 2 показаны рычаги с упорами для размотки рулонов; на фиг. 3 изображен товарный валик.

Устройство содержит каркас 1 с боковыми

2 и дополнительными 3 наклонными стенками, выполненными из полосового и уголкового материала и образующими секции. В каждой секции стенка 3 выполнена подвижной.

Запасные рулоны 4 материала располагают между стенками 2 и 3 на товарных роликах 5.

Последний имеет фланец 6, входящий в канавку а подвижной стенки.

Рулоны удерживаются на наклонных стенках двуплечим рычагом 7, на одном конце которого находится П-образный упор 8, а на

10 другом — ручка 9 управления. С плечом ручки управления посредством тяги 10 связан дополнительный упор 11. Двуплечие рычаги шарнирно установлены на подвижных стенках.

15 Положение всех подвижных стенок, установленных на раме 12, в каждой секции регулируют вручную по ширине материала в рулоне.

Работает устройство следующим образом.

20 Подвижные стенки 3 отодвигают от неподвижных 2 на расстояние, равное ширине материала с нвбольшим зазором. Товарные валики 5 вставляют в рулоны 4 по центру и устанавливают на верхние края стенок 3 так, 25 чтобы фланец 6 валика входил в канавку а подвижной стенки. Рулон под действием соб. ственного веса скользит по на клонным стенкам до П-образного yinopa 8. Таким же об разом устанавливают другие резервные рулоны, 30 которые останавливаются один за другим в

506562

А-А строго ориентированном вертикальном положении.

При повороте ручки 9 управления вниз упор 8 поднимается, оовобождая товарный валик крайнего рулона. Рулон скользит к месту разматывания. Ручку освобождают и двуплечий рычаг 7 под действием тяжести упора 8 возвращается в исходное положение. Резервные рулоны скользят по наклонным стенкам до упора 8. Конец ленты рулона, находящегося на размотке, подается в разматывающее устройство. Стенки, увеличенные в высоту до размеров рулона, предохраняют его от рассыпания. По окончании размотки освобожденный товарный вали к остается лежать на месте размотки.

При последующей перезарядке, т. е. при повороте ручки 9, дополнительный упор 11 разворачивается встречным концом вверх и освобождает товарный валик. Последний скользит вниз, под действием веса фланца 6 разворачивается и падает в специальный ящик (на фигурах не показан). Узел перезарядки возвращается в исходное положение и подготавливает место размотки для очередного скользящего рулона.

Формула изобретения

1. Устройство для размотки рулонов материала, содержащее каркас с боковыми наклонньгми стенками, на которых располо>кены товарные валики с рулонным материалом и рычапи с упорами, отличающееся тем, 10 что, с целью расширения технологических возможностей, оно снабжено дополнительными наклонными стенками, установленными параллельно боковым и образующими секции,:причем в каждой секции одна из стенок

15 установлена неподвижно, а другая — с возможностью перемещения и имеет канавку по длине верхнего края, при этом каждый из товарных валиков имеет с одной стороны фланец, расположенный в канавке боковой стен20 ки.

2. Устройство по п. 1, отличающееся тем, что рычаги с упорами имеют дополнительные упоры для удержания резервных рулонов.

506562 фиг. 2
