Реферат

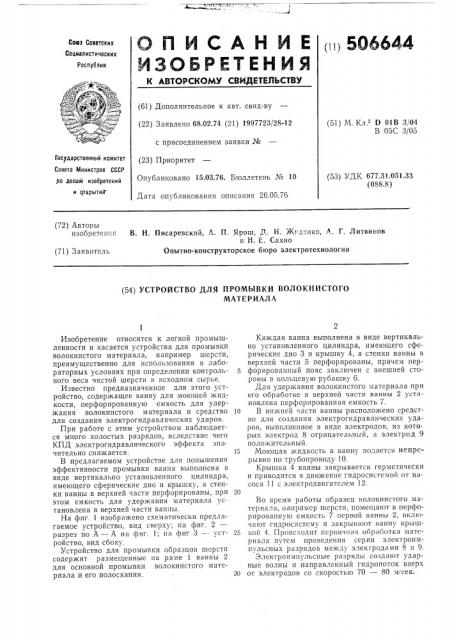

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рн1 5О6644

Сааэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.02,74 (21) 1997723/28-12 с присоединением заявки № (23) Приоритет

Опубликовано 15,03.76, Бюллетень № 10

Дата опубликования описания 26.05.76 (51) М. Кл. D 01В 3(04

В 05С 3/05

Государственный комитет

Совета Министров СССР (53) УДК 677.31,051.33 (088.8) ро делам изобретений и открытий (72) Авторы изооретення

В. H. Писаревский, A. П. Ярош, Д. H. Жгденко, А. Г. Литвинов и H. Е, Сахно

Опытно-конструкторское бюро электротехнологии (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОМЫВКИ ВОЛОКНИСТОГО

МАТЕРИАЛА

Изобретение относится к легкой промышленности и касается устройства для промывки волокнистого материала, например шерсти, преимущественно для использования в лабораторных условиях при определении контрольного веса чистой шерсти в исходном сырье.

Известно предназначенное для этого устройство, содержащее ванну для моющей жидкости, перфорированную емкость для удержания волокнистого материала и средство для создания электрогидравлических ударов.

При работе с этим устройством наблюдается много холостых разрядов, вследствие чего

КПД электрогидравлического эффекта значительно снижается.

B предлагаемом устройстве для повышения эффективности промывки ванна выполнена в виде вертикально установленного цилиндра, имеющего сферические дно и крышку, а стенки ванны в верхней части перфорированы, при этом емкость для удержания материала установлена в верхней части ванны.

На фиг. 1 изображено схематически предлагаемое устройство, вид сверху; па фиг. 2— разрез по А — А на фиг. 1; на фиг 3 — устройство, вид сбоку.

Устройство для промывки образцов шерсти содержит размещенные на раме 1 ванны 2 для основной промывки волокнистого материала и его полоскания.

Каждая ванна выполнена в виде вертикально установленного цилиндра, имеющего сферические дно 3 и крышку 4, а стенки ванны в верхней части 5 перфорированы, причем пер5 форированный пояс заключен с внешней стороны в кольцевую рубашку 6.

Для удержания волокнистого материала при его обработке в верхней части ванны 2 установлена перфорированная емкость 7.

10 В нижней части ванны расположено средство для создания электрогидравлических ударов, выполненное в виде электродов, из которых электрод 8 отрицательный, а электрод 9 положительный.

)5 Моющая жидкость в ванну подается непрерывно по трубопроводу 10.

Крышка 4 ванны закрывается герметически и приводится в движение гидросистемой от насоса 11 с электродвигателем 12.

Во время работы образец волокнистого материала, например шерсти, помещают в перфорированную емкость 7 первой ванны 2, включают гидросистему и закрывают ванну крыш25 кой 4. Происходит первичная обработка материала путем проведения серии электроимпульсных разрядов между элекгродами 8 и 9.

Электроимпульсные разряды создают ударные волны и направленный гидропоток вверх

30 от электродов со скоростью 70 — 80 м сек.

506644

В связи с тем, что дно 3 и крышка 4 ванны выполнены сферической формы происходит фокусирование ударных волн и гидропотока в нужном направлении.

Гидропоток моющей жидкости, отражаясь от внутренней сферической поверхности крышки, направляется в полость загрузочной емкости 7.

Воздействие струи жидкости, имеющей высокую скорость, на обрабатываемый материал способствует отрыву минеральных частиц и жиропота от поверхности волокон, которые затем вместе с отработанной жидкостью удаляются через перфорированный пояс 5 и кольцевую рубашку 6 по трубопроводу 13 в канализацию. Перфорированный пояс 5 и кольцевая рубашка 6 выполняют в первую очередь роль гасительной камеры энергии ударной волны, причем размер гасительной камеры не должен превышать 2 3 объема рабочей камеры, а количество перфорационных отверстий не должно превышать 40% от общей площади. Ударная волна, достигнув границы рабочей камеры отражается и отраженная ударная волна, накладываясь на скорость гидропотока, производит гашение энергии ударных волн.

По окончании обработки материала в первой ванне крышку 4 открывают, емкость 7 с

5 шерстью переносят в следующую ванну, где цикл повторяется. После этого емкость с обработанным материалом помещают в следующие промывочные ванны, откуда ее вынимают и определяют контрольный вес шерсти в ис10 ходном сырье.

Формула изобретения

Устройство для промывки волокнистого материала, например шерсти, содержащее ван15 пу для моющей жидкости, перфорированную емкость для удержания волокнистого материала и средство для создания электрогидравлических ударов, отл и ч а ю щ ее с я тем, что, с целью повышения эффективности промывки, 20 ванна выполнена,в виде вертикально установленного цилиндра, имеющего сферические дно и крышку, а стенки ванны в верхней части перфорированы, при этом емкость для удержания материала установлена в верхней час25 ти ванны.

506644

Я 77

Составитель P. Толстова

Техред Г. Андреева

Корректор М. Лейзерман

Редактор Э. Шибаева

Типография, пр. Сапунова, 2

Заказ 1090j12 Изд. № 1208 Тираж 575 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5
