Реферат



Взамен ранее изданного

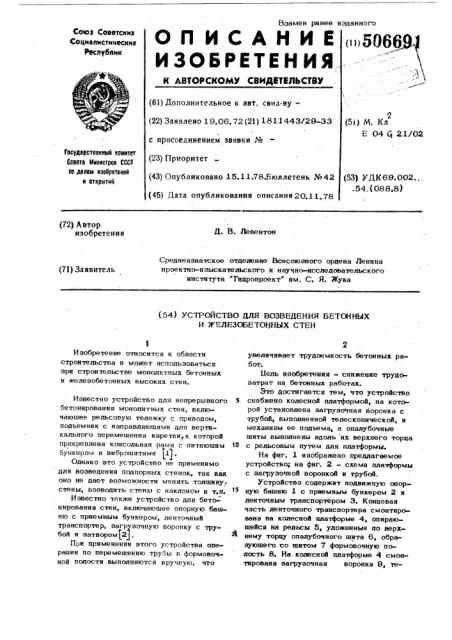

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сэоэ Советских

Социалистических

Республик п 5066З

Э (Я) Дополнительное к авт. свид-ву— (22) Заявлено 19.06.72(21) 1811443/29-33

2 (5i) M. Кл

Е 04 Cj 21/02 с присоединением заявки № (23) Приоритет

Гооударотааннвй комитет

Совота Миниотооа СССР оо делам изобоотоний н открытий (43) Опубликовано 15.11.78.Бюллетень №42 (53) УДК69.002.. . 54, (08 8.8) (45) Дата опубликования описания20.11.78 (72) Автор изобретения

Д. B. Левентон

Среднеазиатское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института "1Ъиропроект им. C. Я. Жука (71) Заявитель (.54) УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ БЕТОННЫХ

И М ЕЛЕЗОБЕТОЦНЫХ СТЕН

Изобретение относится к области строительства и может использоваться при строительстве монолитных бетонных и железобетонных высоких стен.

Известно устройство для непрерывного бетонирования монолитных стен, включающее рельсовую тележку с приводом, подъемник с направляющими для вертикального перемещения каретки, к которой прикреплена консольная рама с питающим бункером и виброщитами 1

Однако это устройство не применимо для возведения подпорных стенок, так как оно не дает возможности менять толщину, стены, возводить стены с наклоном и т,п.

Известно также устройство для бетонирования стен, включающее опорную бащ ню с приемным бункером, ленточный транспортер, загрузочную воронку с трубой и затвором(2 .

При применении этого устройства операции по перемещению трубы в формовочной полости выполняются вручную, что увеличивает трудоемкость бетонных работ

Цель изобретения — снижение трудозатрат на бетонных работах.

Это достигается тем, что устройство

% снабжено колесной платформой, на которой установлена загрузочная воронка с трубой, выполненной телескопической, и механизм ее подъема, а опалубочные щиты выполнены вдоль их верхнего торца

10 с рельсовым путем для платформы.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — схема платформы с загрузочной воронкой и трубой.

Устройство содержит подвижную опорную бащню 1 с приемным бункером 2 и ленточным транспортером 3. Концевая часть ленточного транспортера смонтирована на колесной платформе 4, опирающейся на рельсы 5, уложенные по верхнему торцу опалубочного шита 6, образующего со щитом 7 формовочную полость B. На колесной платформе 4 смонтирована загрузочная воронка 9, те506691 лескопнческая труба 10 и механизм 11 ее пе ре ме ще ни я.

Устройство работает следующим образом.

Бетонная смесь подается в приемный Ф бункер 2 подвижной опорной башни 1, откуда по транспортеру Э она перемещается через воронку 9 и телескопическую трубу в формовочную полость 8. По мере заполнения опалубки подвижная башня перемещается вдоль опалубки, а телескопическая труба извлекается из формовочной полости механизмом 11.

И

Формула и зобре тени я

Устройство для возведения бетонных и железобетонных с тен, содержащее опорную башню с приемным бункером и М ленточным транспортером, опалубочные щиты, образующие формовочную полость, загрузочную воронку с трубой и затвором, о т л и ч а ю щ е е с я тем, что, с целью снижения трудозатрат на бетонных работах, оно снабжено колесной платформой, на которой установлена загрузочная воронка с трубой, выполненной телескопической, и механизм ее подьема, а опалубочные щиты выполнены вдоль их верхнего торца с рельсовым путем для платформы.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 246020, кл. Е 04 Cj 11/24, 1966.

2; Балатьев П. К. и др. Кассетный способ производства железобетонных изделий. М., 1972, с. 26.

Составитель В. Рудой

Редактор Л. Письман Техред H.ЛндрейчукКорректорВ. Сердюк

Заказ 6608/5З Тираж 77Н Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д. 4/5

Филиал ППП "Па ынт", r. Ужгород, ул. Проектная, 4
