Класс 7 b, 15

N 50(179

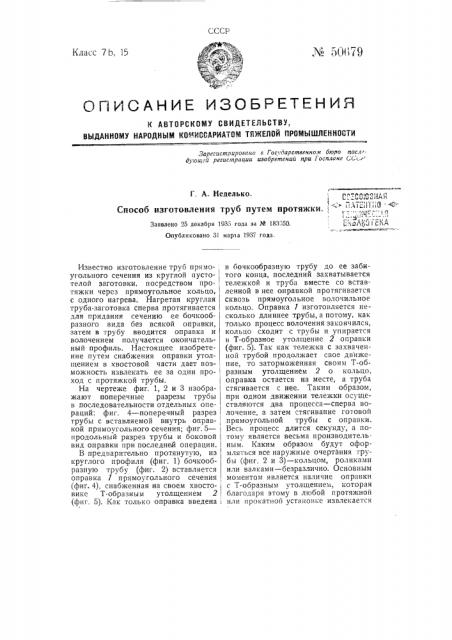

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

3арегистрировпно в Гос дарственнол< бюро послдуюшей регистрации изобретений при Госплане CC<..

Г. А. Неделько.

Способ изготовления труб путем протяжки

Заявлено 25 декабря 1935 года эа М 183350.

Опубликовано 31 мар а 1937 года.

Известно изготовление труб прямоугольного сечения из круглой пустотелой заготовки, посредством протяжки через прямоугольное кольцо, с одного нагрева. Нагретая круглая труба-заготовка сперва протягивается для придания сечению ее бочкообразного вида без всякой оправки, затем в трубу вводится оправка и волочением получается окончательный профиль. Настоящее изобретение путем снабжения оправки утолщением в хвостовой части дает возможность извлекать ее за один про- ход с протяжкой трубы.

На чертеже фиг. 1, 2 и 3 изображают поперечные разрезы трубы в последовательности отдельных операций:, фиг. 4 †поперечн разрез трубы с вставляемой внутрь оправ-; кой прямоугольного сечения; фиг.5 — продольный разрез трубы и боковой вид оправки при последней операции.

В предварительно протянутую, из круглого профиля (фиг. 1) бочкообразную трубу (фиг. 2) вставляется оправка 1 прямоугольного сечения (фиг. 4), снабженная на своем хвостовике Т-образным утолщением 2 (фиг. 5). Как только оправка введена . в бочкообразную трубу до ее забитого конца, последний захватывается тележкой и труба вместе со вставленной в нее оправкой протягивается сквозь прямоугольное волочильное кольцо. Оправка 1 изготовляется несколько длиннее трубы,а потому, как только процесс волочения закончился, кольцо сходит с трубы и упирается в Т-образное утолщение 2 оправки (фиг. 5). Так как тележка с захваченной трубой продолжает свое движение, то заторможенная своим Т-образным утолщением 2 о кольцо, оправка остается на месте, а труба стягивается с нее. Таким образом, при одном движении тележки осуществляются два процесса — сперва волочение, а затем стягивание готовой прямоугольной трубы с оправки.

Весь процесс длится секунду, а потому является весьма производительным. Каким образом будут оформляться все наружные очертания трубы (фиг. 2 и 3) — кольцом, роликами или валками — безразлично. Основным моментом является наличие оправки с Т-образным утолщением, которая благодаря этому в любой протяжной или прокатной установке извлекается
