Реферат



Сова Советских

Социалистических

Ресоублик

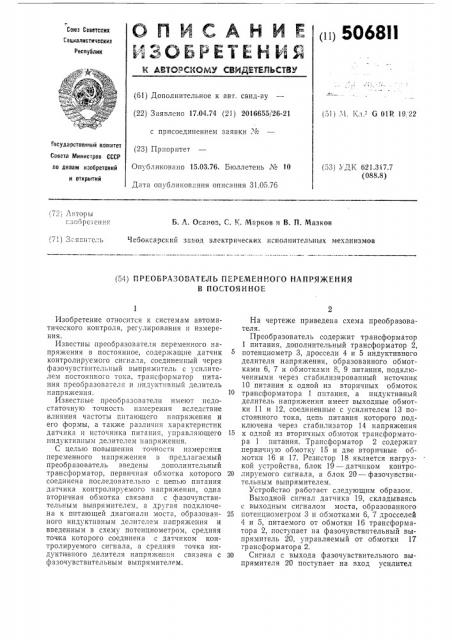

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

i») 506811 (61) Дополнительное к авт. свид-ву (22) Заявлено 17.04.74 (21) 2016655/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 15.03.76, Бюллетень № 10

Дата опубликования описания 31.05.76 (5! ) 1. 1с,л,- "б 01 Р, 19 22

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УД1(621 317 7 (088.8) (72; ЛвTOpbI ..зобрстсни".

Б. Л. Осанов, С. V.. Марков и В. П. Мазков (7!) Заяви".ель

Цеооксапскии завод злектрических исполнительных механизмов (4) ПРЕОБРАЗОВАТЕЛЬ HEPEMEHHOf O НАПРЯЖЕНИЯ

В ПОСТОЯННОЕ

Изобретение относится к системам автоматического контроля, регулирования и измерения.

Известны преобразователи переменного напряжения в постоянное, содер кащие датчик контролируемого сигнала, соединенный через фазочувствительный выпрямитель с усилителем .постоянного тока, трансформатор питания преобразователя и индуктивный делитель напряжения.

Известные преобразователи имеют недостаточную точность измерения вследствие влияния частоты питающего напряжения и его формы, а также различия характеристик датчика и источника питания, управляющего индуктивным делителем напряжения, С целью повышения то гности измерения переменного напряжения в предлагаемый преобразователь введены дополнительный трансформатор, первичная обмотка которого соединена последовательно с цепью питания датчика контролируемого напряжения, одна вторичная оомотка связана с фазочувствительным выпрямителем, а другая подключена к питающей диагонали моста, образованного индуктивным делителем напряжения и введенным в схему потенциометром, средняя точ ка которого соединена с датчиком контролируемого сигнала, а средняя точка индуктивного делителя напряжения связана с фазочувствительным выпрямителем.

На чертеже приведена схема преобразователя.

Преобразователь содержит трансформатор

1 питания, дополнительный трансформатор 2, потенциометр 3, дроссели 4 и 5 индуктивного делителя напряжения, образованного обмотками 6, 7 и обмотками 8, 9 питания, подключенными через стабилизированный источник

10 питания к одной из вторичных обмоток

10 трансформатора 1,пптания, а индуктивный делитель напряжения имеет выходные обмотки 11 и 12, соединенные с усилителем 13 постоянного тока, цепь питания которого подключена через стабилизатор 14 напряжения

15 к одной из вторичных обмоток трансформатора 1 питания. Трансформатор 2 содержит первичную обмотку 15 и две вторичные обмотки 16 и 17. Резистор 18 является нагрузкой устройства, блок 19 — датчиком контро20 лируемого сигнала, а блок 20 — фазочувствительным выпрямителем.

Устройство работает следующим образом.

Выходной сигнал датчика 19, складываясь с выходным сигналом моста, образованного

25 потенциометром 3 и обмотками 6, 7 дросселей

4 и 5, питаемого от обмотки 16 трансформатора 2, поступает на фазочувствптельный выпрямитель 20, управляемый от обмотки 17 трансформатора 2.

30 Сигнал с выхода фазочувствительного выпрямителя 20 поступает на вход усилител

506811

7В

)

I I

Заказ 1425/17

Изд а 1 177

Тираж 1029

Подписное

Типография, пр. Сапунова, 2

13 посто-.í )oão тока, выходной сигнал которого проходит последовательно через нагрузи, 18 и последовательно соединенные обмотки 11 и 12 дросселей 4 и 5 индуктивного де.штеля напряжения, осуществляя таким образом отрицательную обратную связь, Первоначальная балансировка моста осуществляет при помощи потенциометра 3. Через один" êîâûå обмотки 8 и 9 дросселей 4 и

5 пропускается постоянный ток подмагничи- 10 вания от стабилизированного источника 10 питания.

При перемещении плунжера датчика 19 от начального положения на вход усилителя 13 постоянного тока поступает выпрямленная фазочувствптельным выпрямителем 20 разность сигналов датчика и моста, что приводит к появлению выходного сигнала. Проходя через обмотки 11 и 12 дросселей 4 и 5, выходной сигнал создает магнитное:поле, ко- 20 торое в одном из дросселей складывается с полем, создаваемым обмоткой подмагничивания, а в другом вычитается, в результате чего увеличивается индуктивность обмотки 6 одного дросселя и уменьшается индуктивность 25 обмотки 7 другого дросселя. При достаточно большом коэффициенте усиления усилителя

13 этот процесс продолжается до тех пор, пока выходной сигнал моста не сравняется с выходи ы м си рН алом датч и ка. 30

Изменение сопротивлений линий связи преобразователя с датчиками нагрузки напряже)шя )пгг.;пня его частоты и формы приводит к в;сьма малым изменениям выходного сигнала, так как выходные сигналы датчика и моста изменяются одновременно, а их разность при большом коэффициенте усиления усилителя близка к,нулю.

Бели пина выходного сигнала преобразовая еля определяется положением плунжера да T ) и к«.

Формула изобретения

Преобразователь переменного напряжения в постоянное, содержащий датчик ко|нтролируемого сигнала, соединенный через фазочувств) тельный выпрямитель с усилителем постоя.-)ного тока, трансформатор питания преооразователя и индуктивный делитель напряжения, отличающийся тем, что, с целью повышения точности измерения, в него введен дополнительный трансформатор, первичная обмотка которого соединена последова.ельно с цепью питания датчика контролируемого сигнала, одна вторичная обмотка с.;язана с фазочувствительным выпрямителем, а другая подключена к питающей диагонали моста, образованного индуктивным де.штелем напряжения и введенным в схему потенциометром, средняя точка которого соединена с датчиком контролируемого сигнала, а средняя точка индуктивного делителя напряжения связана с фазочувствительным выпрямителем.
