Реферат

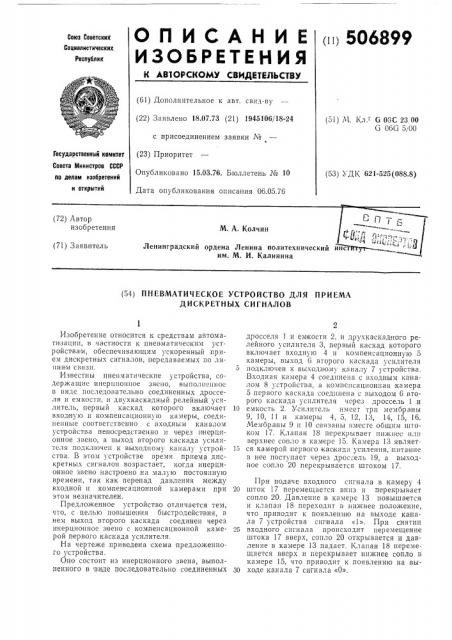

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1п1 506899

Союз Советскик

Социалистических

Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 18.07.73 (21) 1945106/18-24 с присоединением заявки ¹

I (23) Приоритет

Опубликовано 15.03.76, Бюллетень ¹ 10

Дата опубликования описания 06.05.76 (51) М. Кл.-" G ОЗС 23 00

G 06G 5)00

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК, 621-525(088.8) гп-, Д 1 »

""4 й11:;::11 Фч „ (72) Автор изобретения

М, А. Колчин (71) Заявитель

Ленинградский ордена Ленина политехнический им. М. И. Калинина (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ПРИЕМА

ДИСКРЕТНЫХ СИГНАЛОВ

Изооретение относится к средствам автоматизации, в частности к пневматическим устройсгвам, обеспечивающим ускоренный прием дискретных сигналов, передаваемых по линиям связи.

Известны пневматические устройства, содержащие инерционное звено, выполненное в ви te последовательно соединенных дросселя и емкости, и двухкаскадный рслейный усилитель, первый каскад которого включает входную и компенсационную камеры, соединенные соответственно с входным каналом устройства непосредственно и через инерционное звено, а выход второго каскада усилителя подключен к выходному каналу устройства. В этом устройстве время приема дискретных сигналов возрастает, когда инерционное звено настроено на малую постоянную времени, так как перепад давления между входной и компенсационной камерами при этом незначителен.

Предложенное устройство отличается тем, что, с целью повышения быстродействия, в нем выход второго каскада соединен через инерционное з|вено с компенсационной камерой первого каскада усилителя.

На чертеже приведена схема предложенного устройства.

Оно состоит из инерционного звена, выполненного в виде последовательно соединенных дросселя 1 и емкости 2, и друхкаскадного релейного усилителя 3, первый каскад которого включает входную 4 и компенсационную 5 камеры, выход 6 второго каскада усилителя

5 подключен к выходному каналу 7 устройства.

Входная камера 4 соединена с входным каналом 8 устройства, а компснсационная камера

5 первого каскада соединена с выходом 6 второго каскада усилителя через дроссель 1 и

10 емкость 2. Усилитель имеет три мембраны

9, 10, 11 и камеры 4, 5, 12, 13, 14, 15, 16.

Мембра ны 9 и 10 связаны вместе общим штоком 17. Клапан 18 перекрывает нижнее или верхнее сопло в камере 15. Камера 13 являет15 ся камерой первого каскад» усиления, питание в нее поступает через дрос.ель 19, а выходное сопло 20 перекрывается штоком 17.

При подаче входного сигнала в камеру 4

20 шток 17 перемещается вниз и перекрывает сопло 20. Давление в камере 13 повышается и клапан 18 переходит в нижнее положение, что приводит к появлению на выходе канала 7 устройства сигнала <;1». При снятии

25 входного сигнала происходит перемещение штока 17 вверх, сопло 20 открывается и давление в камере 13 падает. Клапан 18 перемещается вверх и перекрывает нижнее сопло в камере 15, что приводит к появлению на вы30 ходе канала 7 сигнала «О».

506899

18

Составитель Н. Лапин

Техред Т. Писакина

Редактор Л. Струве

Корректор И. Позняковская

Заказ 988 11 Изд. № 1185 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугиская наб., д. 4, 5

Типография, пр. Сапунова, 2

Ускорение приема дискретных сигналов до.тигается в результате того, что срабатывание усилителя 3 и формирование выходного сигнала в канале 7 происходят через малый промежуток времени, за который давление в камере 4 изменяется на небольшую величину, достаточную для срабатывания первого каскада s силителя.

Формула изобретения

Пневматическое устройство для приема дискретных сигналов, содержащее инерционное звено, выполненное в виде последовательно соединенных дросселя и емкости, д вухкаскадный релейный усилитель, Håðâûé каскад которого включает входную камеру, соединенную с входным каналом устройства, и компенсационную камеру, причем выход второго каскада усилителя подключен к выходному каналу устройства, отл ич а ющеес я тем, что, с целью повышения быстродействия, выход второго каскада соединен через инерционное звено с компенсационной камерой первого каскада усилителя.
