Реферат



КЛАПАН, в корпусе которого размещен затвор со штоком, со^единенным кинематически связанными промежуточными детсшями с приводом, о тличающийся тем, что, с целью повышения надежности срабатывания, связь штока с приводом, например электромагнитным, выполнена в виде шарнирно соединенных стержней, поджатых в зоне сочленения пружиной.•

„„SU„„ 507118 А

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

g(5g F 16 К 31 44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 1969349/25-08 (22) 22.10.73 (46) 23.07.83. Бюл. Р 27 (72) В.Д. Лубенец, Н.Т. Романенко, И.Ф. Лясковский, Г.Н. Арзютов и В.Н. Герасимов (71) Московское высшее техническое училище им. Н.З. Баумана (53) 621.646(088.8) (54) (57) КЛАПАН, в корпусе которого размещен затвор со штоком, соединен- ным кинематически связанными промежуточными деталями с приводом, о тл и чающий с я тем, что, с целью повышения надежности срабатывания, связь штока с приводом, например электромагнитным, выполнена в виде шарнирно соединенных стержней, поджатых в зоне сочленения пружиной.

507118

15

Редактор Е. Месропова Техред, Л.Микеш

Корректор д. Повх

Заказ 6513/2 Тираж 925

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/9

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение может быть использовано в различных отраслях машино. строения.

Известны клапаны, в корпусе кото рых размещен затвор со штоком, соединенным кинематически связанными промежуточными деталями с приводом.

С целью повышения надежности срабатывания в предлагаемом клапане связь штока с приводом, например электромагнитным, выполнена в виде шарнирно соединенных стержней, поджатых в зоне сочленения пружиной.

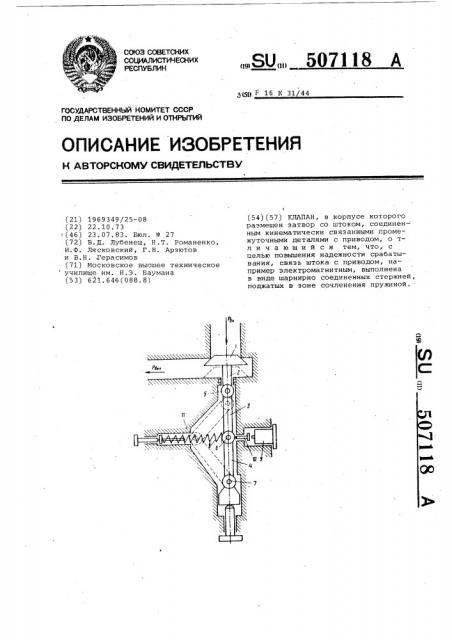

На чертеже изображен предлагаемый кл апан .

Клапан содержит затвор 1, шток

2 которого связан со стержнями 3 и

4 шарнирами 5, б и 7. Стержни нахо- дятся в положении устойчивого равновесия под действием пружины 8, предельное натяжение которой обеспечивается установкой стержней по продольной оси.

Работает клапан следующим образом.

При подаче напряжения на электромагнит 9 его толкатель 10 выводит шарнир б из равновесия, сжимая пру-. жину 8, стержни 3 и 4 занимают положение, показанное на чертеже пунктиром, и затвор 1 открывается. Ход затвора ограничен упором 11, который фиксирует шарнир б в крайнем поло,жении.
