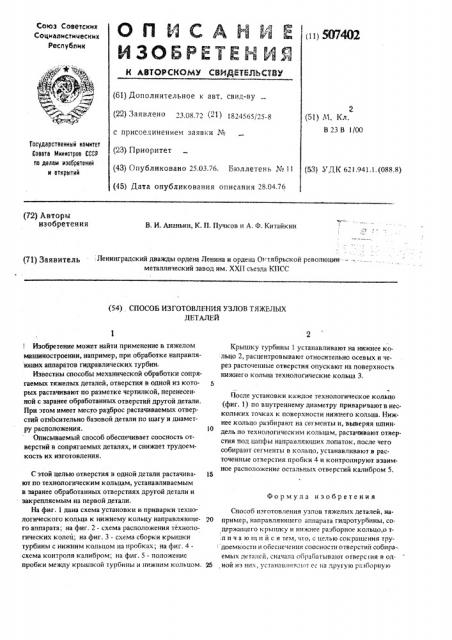

Республик (11) 5074О2 (61} Дополнительное к авт. свил-ву (22) Заявлено 23.08.72 (21) 1824565/25-8 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.03.76. Бюллетень М 11 (45) Дата опубликования описания 28.04.76

2 (51) М. Кл.

В 23 В 1/00

Гасударстеенный комитет

Совете MHHHGTpos СССР по делам нэооретений и открытий (53) УДК 621.941.1. (088.8) (72) Авторы изобретения

В. И. Ананьин, К. П. Пучков и А. Ф. Китайкин (71) Заявитель Л нин радский дважды ордена Ленина и ордена Оь.тябрьской революции- - — --Ъ металлический завод нм. ХХ11 сьезда КПСС (54), СПОСОБ ИЗГОТОВЛЕНИЯ УЗЛОВ ТЯЖЕЛЫХ

ДЕТАЛЕЙ

Формула изобретения! Изобретение может найти применение в тяжелом машиностроении, например, при обработке направляющих аппаратов гидравлических турбин.

Известны способы механической обработки сопрягаемых тяжелых деталей, отверстия в одной из которых растачивают по разметке чертилкой, перенесенной с заранее обработанных отверстий другой детали.

При этом имеет место разброс растачиваемых отверстий относительно базовой детали по шагу и диаметру расположения. l0

Описываемый способ обеспечивает соосность отверстий в сопрягаемых деталях, и снижает трудоемкость их изготовления.

С этой целью отверстия в одной детали растачива- 15 ют по технологическим кольцам, устанавливаемым в заранее обработанных отверстиях другой детали и закрепляемым на первой детали.

На фиг. 1 дана схема установки и приварки технологического кольца к нижнему кольцу направляюще- эО го аппарата; на фиг. 2 - схема расположения технологических колец; на фиг. 3 - схема сборки крышки турбины с нижним кольцом на пробках; на фиг. 4схема контроля калибром; на фиг. 5 ° положение пробки между крышкой турбины и нижним кольцом. 25

Крышку турбины 1 устанавливают на нижнее кольцо 2, расцентровывают относительно осевых и через расточенные отверстия опускают на поверхность нижнего кольна технологические кольца 3.

После установки каждое технологическое кольцо (фиг. 1) по внутреннему диаметру прнвариваютв нескольких точках к поверхности нижнего кольца. Нижнее кольцо разбирают на се1 менты и, выверяя шпиндель по технологическим кольцам, растачивают отверстия под цапфы направляющих лопаток, после чего собирают сегменты в кольцо, устанавливают в расточенные отверстия пробки 4 и контролируют взаимное расположение остальных отверстий калибром 5.

Способ изготовления узлов тяжелых деталей, например, направляющего аппарата гидротурбины, содержащего крышку и нижнее разборное кольцо,о т:л и ч а ю l1i и и с я тем, что, с целью сокращения тру доемкости и обеспечения соосности отверстий собира-емых деталсй, сначала обрабатывают отверсгия в одной из ННх. устанавливают сс на другую разборную деталь и по готовым отверстиям первой детали приваривают. технологические кольца на поверхности разборной детали, затем снимают первую де гиь, а вторую деталь с технологическими кольпамн разбирают на части и в каждой иэ них растачивают ответные отверстия.
