Реферат

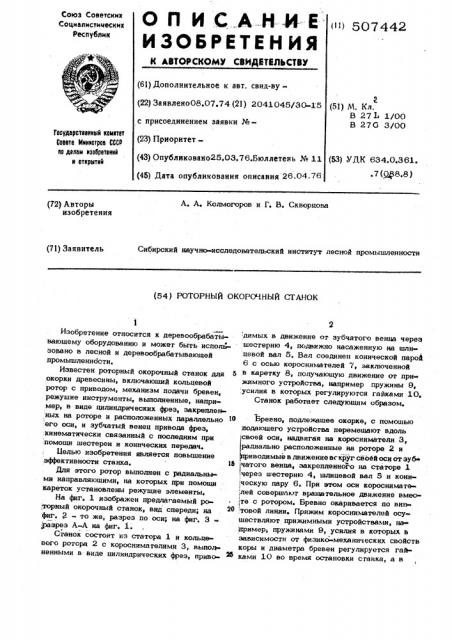

О П И С.А НМЕ „...,...

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено08.07.74 (21) 2041045/30-15 с присоединением заявки №(23) Приоритет(43) Опубликовано25Л3.76.Бюллетень № 11 (45) Дата опубликования описания 26.04 76

2 (51) М. Кл.

В 27 I 1/00

В 270 3/00

Государственный комитет

Совета Министров СССР но делам иэооретений и открытий (53) УДК 634.0.361, .7 (@AS,8) A. А. Колмогоров и Г. B. Скворцова (72) Авторы изобретения (71) Заявитель

Сибирский научно-исследовательский институт лесной промышленности (54) РОТОРНЫЙ ОКОРОЧНЫЙ СТАНОК

Изобретение огносигся к деревообрабагы» ваюшему оборудованию и можег быть использовано в лесной и деревообрабатывающей промышленносги.

Известен рогорный окорочный станок для окорки древесины, включающий кольцевой ротор с приводом, механизм подачи бревен, режущие инсгрументы, выполненные, например, в виде цилиндрических фрез, закрепленных на роторе и расположенных параллельно его оси, и зубчатый венец привода фреэ, кинематически связанный с последним при помощи шестерен и конических передач.

Целью изобретения являегся повышение эффективности сганка.

И

Для этого ротор выполнен с радиальными направляющими, на когорых при помощи кареток установлены режущие элементы.

На фиг. 1 изображен предлагаемый роторный окорочный сганок, вид спереди; на фиг. Д - то же, разрез по оси; на фиг. 3 разрез А««А на фиг. 1.

Станок состоит иэ статора 1 и кольцевого рогора 2 с короснимателями 3, выполненными в виде цилиндрических фреэ, привс димых в движение or зубчатого венца через шестерню 4, подвижно насаженную на шлицевой вал 5. Вал соединен конической парой

6 с осью короснимателей 7, заключенной в карегку 8, получающую движение от при жимного устройсгва, например пружины 9, усилия в когорых регулируюгся гайками 10, Станок рабогает следующим образом.

Бревно, подлежащее окорке, с помощью подающего усгройсгва перемешаюг вдоль своей оси, надвигая на коросниматели 3, радиально расположенные на роторе 2 и иводимые в движение вокруг своей оси от эуб» чатого венца, закрепленного на crarope 1

:через шесгерню 4, шлицевой вал 5 и кони ческую пару 6. При этом оси короснимате. лей совершлмг вращательное движение вмес,те с ротором. Бревно окаривается по вии товой линии. Прижим короснимателей осущесгвляют прижимными устройсгвами, на пример; пружинами 9, усилия в которых в зависимости от физико-механических свойств коры и диаметра бревен регулируегся гайками 10 во время остановки сганка, а в конструкш1ях с пневмо- или гидроприжимом дистанционно, Формула изобоетения

Роторный окорочны9 станок для окорки древесины, включаюцц и кольцевой ротор с приводом, механизм подачи бревен, режущие .инструменты, выполненные, например, в виде цилиндрических фрез, закрепленных на роторе ц расположенных параллельно его оси, и зубчатый венец привода фрез, кинематически связанный с последним при помощи шестерен и конических передач, о тл и ч а ю ш и и с я тем, что, с целью повышения зффективности, ротор выполнен с радиальными направляющими, на которых при помощи карегок установлены режушие элементы.
