Роторный окорочный станок

Роторный окорочный станок

Иллюстрации

Показать все

Реферат

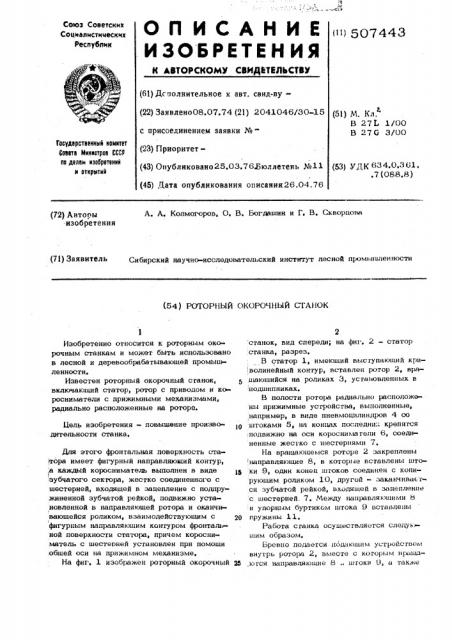

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 507443 (61) Дсполнительное к авт. свид-ву(22) Заявлено08.07.74 (21} 2041046/30 15 с присоединением заявки №(23) Приоритет— (43) Опубликовано 25.03.76.Бюллетень №11 (45) Дата опубликования описання26.04.76 (51) М. Кл.

В 27 Ь 1/00

В 27 G 3/00

Гасударственный комитет

Сяета Минивтрве СССР пе делам изобретений и етирмтий (У) УДК 634.0. 361. ,7 (088.8 Э

А. А. Колмогоров, О. В. Богдашин и Г. B. Скворцова (72) Авторы изобретения ("1) 311" " b сибирский научно-исследовательский институт лесной промы1цленности (54) РОЧ ОРНЫЙ ОКОРОЧНЫЙ СТАНОК

Изобретение относится к роторным окорочным станкам и может быть использовано в лесной и деревообрабатывающей промыш,ленностин

Известен роторный окорочный станок, включающий статор, ротор с приводом и ксьросниматели с прижимными механизмами, радиально расположенные на роторе.

Цель изобретения - повышение производительности станка, Для етого фронтальная поверхность ставора имеет фигурный направляющий контур, а каждый коросниматель выполнен в виде зубчатого сектора, жестко соединенного с шестерней, входящей в зацепление с подпружиненной зубчатой рейкой, подвижно установленной в направляющей ротора и оканчивающейся роликом, взаимодействующим с щв фигурным направляющим контуром фронтальной поверхности сгатора, причем коросниматель с шестерней установлен при помощи обшей оси на прижимном механизме, На фиг. 1 изображен роторный окорочный 2б станок, вид спереди; на фиг. 2 — сгатор станка, разрез.

В сгатор 1, имеющий высгупаюц1нй кри .волинейный контур, вставлен ротор 2, вращающийся на роликах 3, установленных в подшипниках.

В полости ротора радиально расположены прижимные устройства, выполненные, например, в виде IIHBBM01L11llHHllpoB 4 CO штоками 5, на концах послвдн11:; крепятся ,подвижно на оси короснимагели 6, соединенные жестко с 1несгернями 7.

На врашаюшемся роторе 2 закреплены направляющие 8, в которые вставлены штоки 9, один конец штоков соединен с копирующим роликом 10, другой - заканчивается зубчатой рейкой, входящей в зацепление с шестерней 7, Между направляющими 8 и упорным буртиком штока 9 вставлены пружины 11, Работа с ганка осушес гвляогся следу ишим образом, Бревно подается подакшшм у<.гройсгвом внутрь ротора 2, вместе с которым вро1ца,югся направляющие 8 .i ц1 1oKH 9, cl 1акже коросниматели 6 с прижимными усгройсг вами (пневмоцилиндрами ) 4.

Ролики 10, двигаясь по криволинейному

KoBrypy сгатора 1 копируют его с помо шью пружин 11 сообшая тем самым возвратно-посгупательное движение через шток

9 зубчатой рейке, входящей в зацепление с шесгерней 7, жестко закрепленной с ко-, роснимателями 6, которые при помощи та-; кой связи соверщаюг качательные движения. — — ЮПри поступательном движении бревна zoросниматели обрабатываюг всю поверхносгь его по винтовой линии. Давление короснима-;

I гелей можно регулировать, так как воздушные каналы, ведушие ко всем пневмоцилиндрам, выходят иэ одной кольцеобразной камеры.

Передняя часгь короснимагелей снабжена конической насадкой, что позволяег им лег ко преодолевать имеющиеся на поверхносги бревна неровносги и автоматически поджи маться, есин последукшее бревно имоеl несколько больший диамегр, Формула и зобрете ни я

Рогорный окорочный станок, включающий сгатор, ротор с приводом, "адиально расположенные на роторе коросниматели с прижимными механизмами, о т л и ч а ю—

44 ш и и с я тем, что, с целью повышения производительносги, фронтальная поверхность статора имеет фигурный направляющий контур, а кажды " коросниматель выполнен в виде зубчатого сектора, жестко соединенного с шесгерней, входящей в зацепление с подпружиненной зубчатой рейкой, подвижно установленной в направляющей рс гора и оканчивающейся роликом, взаимодействующим с фигурным направляющим контуром фронтальной поверхносги сгатора, причем коросниматель с шесгерней установлен при помощи обшей оси на прижимном механизме.
