Реферат

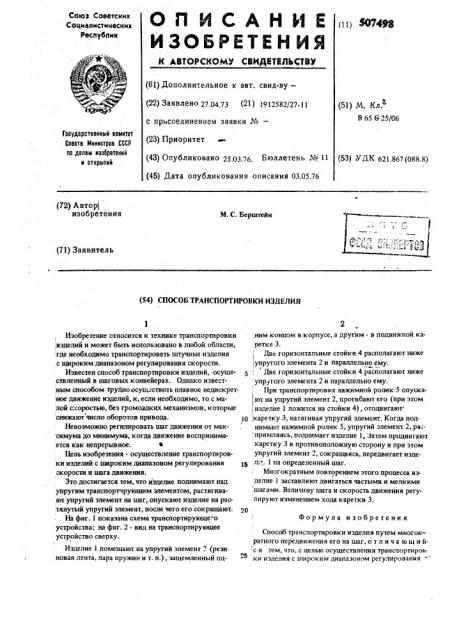

ОП ИСАНИЕ

ЙЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) М74УЭ (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.04 73 (21) 1912582/27 11 с присоединением заявки №вЂ” (23) Приоритет (51) М. Кл.

В 65 G25/06

Государственный комитет

Сооетв ииниотроо ССср оо делам изобретений и открытий (53) УДК 621.867 (088.8) (43) Опубликовано 25.03 76 Бюллетень № 11 (45) Дата опубликования описания 03.05.76 (72) Автор изобретения

М. С. Берштейн (71) Заявитель (54) СПОСОБ ТРАНСПОРТИРОВКИ ИЗДЕЛИЯ

Изобретение относится к технике транспортировки

;изделий и может быть использовано в любой области, тде необходимо транспортировать штучные изделия с широким диапазоном регулирования скорости.

Известен способ транспортировки изделий, осуществленный в щаговых конвейерах. Однако известным способом, трудно осущ:ствить плавное недискрет ное движение изделий, и, если необходимо, то с малой скоростью, без громоздких механизмов, которые снижают число оборотов привода.

1О

Невозможно регилировать шаг движения от мак симума до минимума, когда движение воспринимается как непрерывное. в

Цель изобретения - осуществление транспортировки иэделий с широким диапазоном регулирования 15 скорости и шага движения.

Это достигается тем, что изделие поднимают над упругим транспортчрующим элементом, растягивают упругий элемент на шаг, опускают изделие на растянутый упругий элемент, после чего его сокращают.

На фиг. 1 показана схема транспортирующе."о устройства; на фиг. 2 - вид на транспортирующее устройство сверху.

Изделие 1 помещают на упругий элемент 2 (резиновая лента, пара пружин и т. п.), защемленный од2 ним концом в корпусе, а другим - в подвижной каретке 3.

Две горизонтальные стойки 4 располагают ниже, упругого элемента 2 н параллельно ему.

Две горизонтальные стойки 4 располагают ниже упругого элемента 2 и параллельно ему.

Прн транспортировке нажимной ролик 5 опуска ют на упругий элемент 2, прогибают его (при этом изделие 1 ложится на стойки 4), отодвигают, ;каретку 3, натягивая упругий элемент. Когда поднимают нажимной ролик 5, упругий элемент 2, рас . прямляясь, поднимает изделие 1, Затем продвигают каретку 3 в противоположную сторону н при этом упругий элемент 2, сокращаясь, передвигает нздеж.. 1 на определенный шаг.

Многократным повторением этого процесса изделие 1 заставляют двигаться частыми и мелкими шагами. Величину шага и скорость движения регулируют изменением хода каретки 3.

Формула изобретения

Способ транспортировки изделия путем многократного передвижения его на шаг, о т л и ч а ю щ н й-! с я тем, что, с целью осуществления транспортировки изделия с широким диапазоном регулирования -

507498

Редактор Н. Козлова

Тираж Подлисное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.. n, 4/5

Заказ:1779

Филиал ППП "flarerrr", г. Ужгс род, ул l агярима,l OI

3 скорости и шага, изделие ноднима1от нац упругим транспортирукицим элементом, растягивают улругии элемент на шаг, опускают изделие на растянутый упругий з11емент, после чего его сокращают.

Составитель В. Грошева

Техред Н. Андрейчук Корректор Л. Лакида
