Устройство для предварительной дефекации диффузионного сока

Устройство для предварительной дефекации диффузионного сока

Иллюстрации

Показать все

Реферат

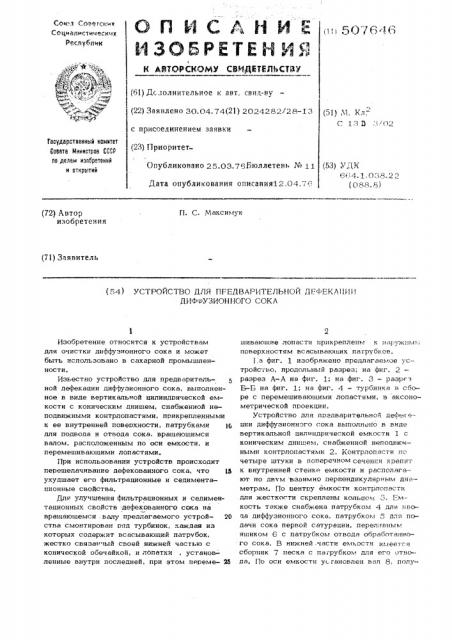

ОП ИВАНКЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок;а Соввтснян

Социалистических

Республик (1 50 7 (") 1 6 (61) цсдолнительное к авт. cBHil,-B) (22) Заявлено 30.04.74(21) 2024282 28-13 с присоединением заявки (23) Приоритет

Опубликовано 25.03.7 Бюллетень М 11

Дата опубликования описания12.04.7 (51) М, Кл

C 13 D, / 02

Государственный комитет

Совета Мнннстроа СССР па делам нзооретеннй н открытий (53) УДК

664. 1,038.2 2 (088. 6) П, С. Мвксимук (?2) Автор изобретения (?1) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ДЕФЕКАНИИ

ДИФФУЗИОННОГО СОКА

Изобретение относится к устройствам для очистки диффузионного сока и может быть использоввно в сахарной промышленности.

Изьестно устройство для предварительной дефеквции диффузионного сока, выполненное в виде вертикальной цилиндпической емкости с коническим днищем, снабженной неподвижными контрлопвстями, прикрепленными к ее внутренней поверхности, пвтрубквми для подводе и отводв сокв, вращающимся валом, расположенным по оси емкости, и перемешиввющими лопастями.

При использоввнии устройств происходит перешелвчиввние дефековвнчого сока, что 15 ухудшает его фильтрационные и седиментвционные свойства.

Для улучшения фильтрационных и седиментвционных свойств дефековвнного сока нв врвшвюшемся .валу предлвгвемого устрой- 20 ствв смонтирован пяд турбинок, каждая из которых содержит всвсыввюший пвтрубок, жестко связвнчый своей нижней частью с конической обечвйкой, и лопвтки, уствновленные внутри последней, при этом переме- 25 шиввющие лопвс-.и прикреплены к наружны .; поверхностям всвсыввюших патрубков.

1;в фиг. 1 изобрвжено предлвгвемое ус-тройство, продольный разрез; нв фиг. 2— разрез А-А нв фиг. 1; нв фиг. 3 — рвзр з

5-Б нв фиг. 1; нв фиг. 4 — турбинкв в сборе с перемешиввющими лопастями, в вксонометрической проекции.

Устройство для предвврительнай дефекв.ции диффузионного сокв выполнено В виде вертикальной циляндриче"кой емкости 1 с коническим днищем, снвбженной неподвижными контрлопвстями 2. Контрлопвсти по четыре штуки в поперечном сечении крепят к внутренней стенке емкости и рвсполвгв-ют но двум взаимно перпендикулярным диаметрам. По центру емкости контрлопвстн для жесткости скреплены кольцом 3, Ем-кость твкже снвбженв пвтрубком 4 для вводв диффузионного соке, пвтрубком =, для подачи сока первой свтурвции, переливным ящиком 6 с пвтрубком отводя обрвботвнного сокв. В нижней части емкости имеетсч сборник 7 пескв с пв"рубком для его отводв. По оси емкости у гвновлен ввл Я, полу-507646 чающий вращение от привода. На валу смонтирован ряд турбинок, например пять. Каждая турбинка содержит всасывающий патрубок 9, жестко связанный своей нижней час.тью с конической обечайкой 10. Внутри пос-,ч ледней установлены лопатки 11, приварен-ные к ступице, с помощью которой турбинку монтируют на валу 8 и фиксирук>т упорным кольцом 12 и шпонкой 13. К наружным поверхностям всасывающих патрубков

9 каждой турбинки прикреплены с помощью стопорного винта 14 перемешиваюшие лопасти 15, состоящие из нескольких, например восьми, радиально расположенных полос, заключенных между двумя обручами. 15

На внутренней части конического дниша емкости 1 расположены скребки 16, прикрепленные к валу 8. На валу 8 смонтированы также скребки 17, находящиеся в сборнике 7 песка.

Весь объем устройства может быть условно разделен по вертикали на пять секций, расположенных между перемешивающи-, ми лопастями. Нижняя 1 секция лежит меж- ду скребками 16 и нижними перемешиваюшими лопастями 15. Каждая иэ четырех секций . разделена неподвижными контр-. лопастями 2 на две зоны: верхнюю — спокойную или зону стабилизации — и нижнююэону смешивания. Из зоны смешивания турбинки забирают сок для подачи его в ниже--. расположенную секцию, при этом происходит встречная рециркуляция сока. 35

В нижней 1 секции имеется только одна эона, зона стабилизации.

Диффузионный сок через цатрубок 4 пос- тупает в емкость 1 под нижнюю турбинку, находяшуюся в секции I. Из-под турбин- 4О ки сок поднимается вверх, равномерно распределяясь по сечению емкости,и проходя через выходящий снизу из-под лопаток 11 турбинки частично обработанный-е секции

I I сок, имеющий самую минимальную щелоч-, ность. Пройдя зону стабилизации в секции

f, сок достигает перемешивающих лопастей 15, прикрепленных к нижней турбинке. Здесь он тщательно перемешивается и затем поступает в зону смешивания сек- я ции П. (;юда же иэ-под лопаток турбинки секции If поступает через всасываюший патрубок турбинки сок из секции Ill, имеющий более высокую щелочность. Зтот сок, пройдя через неподвижные контрлопасти 2, движется-прямолинейно сверху вниз, тогда как сок, поступающий из секции 7, имеет вращательное движение. Это способствует хорошему перемешиванию сока.

Из зоны смешивания секции jl часть сока поступает в зону стабилизации секции

П, а затем — в секцию Ш, а другая часть сока возвращается из зоны смешивания секции П турбинкой вновь в секцию 7 навстречу поступающему диффузионному соку.

Такое перемешивание сока происходит в секциях l-V устройства. В верхнюю 1( секцию поступает сок первой сатурации по патрубку 5,.

Прецдефекованный сок отводится из ус- тройства через патрубок для отвода сока переливного яшика 6.

Оседающий на стунке конического днища емкости 1 песок скребками 16 подается в сборник 7, где вращаюшиеся скребки 17 предотвращакт запегание песка. Песок удаляют из сборника через патрубок 18.

Таким образом в устройстве происходит плавное снизу вверх нарастание щелочности сока по высоте емкости.

Формула изобретения

Устройство для предварительной дефекации диффузионного сока, выполи нное в виде вертикальной цилиндрической емкости с коническим днищем, снабженной неподвижны и контрлопастями, прикрепленными К ее внутренней поверхности, патрубками для подвода и QTF äà сока, вращающимся валом, расположенным по оси емкости, и перемешиваюшими лопастями, о т л и ч а ю щ е ес я тем, что, с целью улучшения фильтрационных и седиментационных свойств дефещ-. ванного сока, на вращающемся валу смонтирован ряд турбинок, каждая иэ которых содержит всасываюший патрубок, жестко связанный своей чижней частью с конической обечайкой, и лопатки, установленные внутри посл едней, при этом пер емеши в аюшие лоп асти прикреплены к наружным поверхностям всасывающих патрубков.

Составитель Ю. Дербенев

Редактор В. Дибобес Техред Q. Луговая Корректор С. Болдижар

Заказ 1 65 ТиРаж;471 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035,, Москва, Ж-35, Раушская наб., д. 4/5

Филиал HIM "Патент», r. Ужгород. ул. Гагарина, 101
