Класс 35 b, 6
СССР № 50769

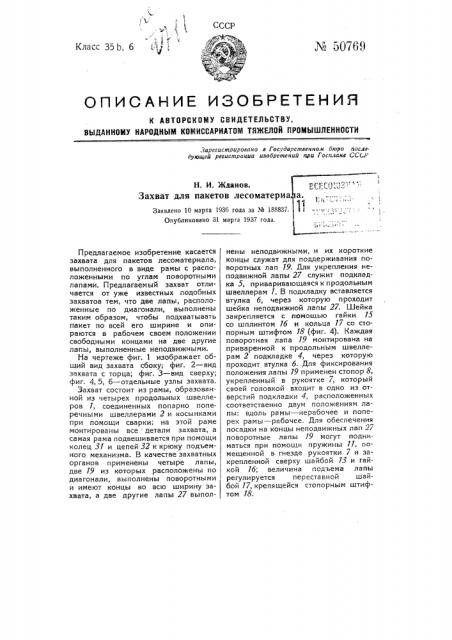

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ
Зарегистрировано в Государственном бюро послеующей регистрации изобретений при Госплане СССР
Н. И. Жданов.
Захват для пакетов лесоматериа
Заявлено 10 марта 1936 года за M 188837.
Опубликовано 31 марга 1937 года.
Предлагаемое изобретение касается захвата для пакетов лесоматериала, выполненного в виде рамы с расположенными по углам поворотными лапами. Предлагаемый захват отличается от уже известных подобных захватов тем, что две лапы, расположенные по диагонали, выполнены таким образом, чтобы подхватывать пакет по всей его ширине и опираются в рабочем своем положении свободными концами на две другие лапы, выполненные неподвижными.
На чертеже фиг. 1 изображает общий вид захвата сбоку; фиг. 2 — вид захвата с торца; фиг. 3 — вид сверху; фиг. 4, 5, б — отдельные узлы захвата.
Захват состоит из рамы, образованной из четырех продольных швеллеров 1, соединенных попарно поперечными швеллерами 2 и косынками при помощи сварки; на этой раме монтированы все: детали захвата, а самая рама подвешивается при помощи колец 31 и цепей 32 к крюку подъемного механизма. В качестве захватных органов применены четыре лапы, две 19 из которых расположены по диагонали, выполнены поворотными и имеют концы во всю ширину захвата, а две другие лапы 27 выполнены неподвижными, и их короткие концы служат для поддерживания поворотных лап 19. Для укрепления неподвижной лапы 27 служит подкладка 5, приваривающаяся к продольным швеллерам 1. В подкладку вставляется втулка 6, через которую проходит шейка неподвижной лапы 27. Шейка закрепляется с помощью гайки 15 со шплинтом 16 и кольца 17 со стопорным штифтом 18 (фиг. 4). Каждая поворотная лапа 19 монтирована на приваренной к продольным швеллерам 2 подкладке 4, через которую проходит втулка 6. Для фиксирования положения лапы 19 применен стопор 8, укрепленный в рукоятке 7, который своей головкой входит в одно из отверстий подкладки 4, расположенных соответственно двум положениям лапы: вдоль рамы — нерабочее и поперек рамы — рабочее. Для обеспечения посадки на концы неподвижных лап 27 поворотные лапы 19 могут подниматься при помощи пружины ll, помещенной в гнезде рукоятки 7 и закрепленной сверху шайбой 13 и гайкой 16; величина подъема лапы регулируется переставной шайбой 17, крепящейся стопорным штифтом 18.
ФH! / б б
pя з
Фиг 4
+ иг./
Работа настоящим захватом производится следующим образом. Предназначенные для погрузки лесоматериалы складываются в пачки шириной — 0,7 л, высотой 1,2 л и длиной б,5 — 7 м (грузоподьемность захвата рассчитана на 3 m., но может быть увеличена до 4 — 5 m); пачки устанавливаются на подкладках толщиной от 120 до 150 мл для обеспечения прохода концов лап; захват опускается на средину пачки (по длине) так, что ложится на нее своей рамой; после этого рабочий выводит из гнезда стопор 8 и за рукоятку 7 поворачивает одну за другой лапы 19 на 90 так, чтобы лапа была перпендикулярна к длине пачки и затем стопор 8 встает во второе гнездо направляющей плиты 4, тогда крюк крана поднимает захват и вместе с ним пачку лесоматериала кверху и доставляет ее в указанное место, после чего рабочий выводит стопор 8 из гнезда и за рукоятку 7 поворачивает одну за другой лапы 19 на 90, ставя их в положение, параллельное продольным швеллерам, после чего захват может быть удален.
Предмет изобретения.
1. Захват для пакетов лесоматериала, снабженный лапами, поворотно укрепленными в раме, отличающийся тем, что две поворотных лапы, расположенные по диагонали, выполнены таким образом, чтобы подхватывать пакет по всей его ширине и опираться в рабочем положении своими свободными концами на две другие лапы, выполненные неподвижными.
2. Форма выполнения захвата по и. 1, отличающаяся тем, что поворотные лапы выполнены подпружиненными в целях обеспечения посадки их под давлением веса пакетов на опорные неподвижные лапы.
Тин. „Печатный Труд . Зак 1716 — з00
