Устройство для подачи электроднойпроволоки
Иллюстрации
Реферат

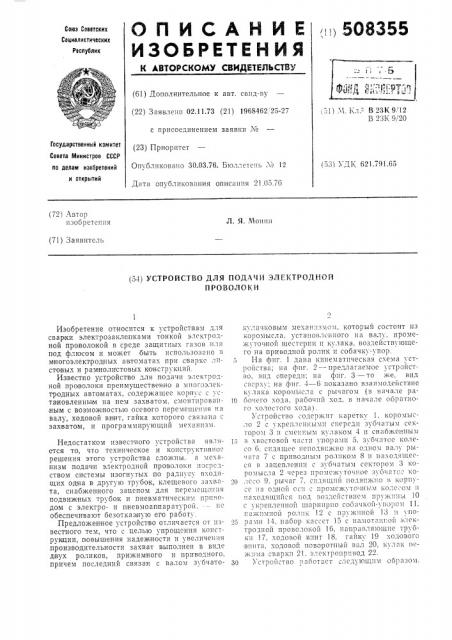

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,,!5 508355
Союз Советских
Социалистических
Рвслублик (61) Дополнительное к авт, свид-гу (22) Зая влепо 02.11.73 (21) 1968462 25-27 с присоединением заявки М (23) Приоритет
Оп б1HI<0BB!lo 30.03.76. Б|оллстспь ¹ 12
551) Ч. Кл.-" В 23К 9 12
В 23К 91 20
Государственный комитет
Совета Министров СССР (53) УДК 621.791.65 ло делам изобретений и открытий
Дата опубликования описания 21.05.76 (72) Автор изобретения
Л Я 51ончн (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЭЛЕКТРОДНОЙ
ПРОВОЛОКИ
Изобретение относится к устройствам для сварки электрозаклепками тонкой электродной про волокой в среде защитных газов илп под флюсом и может быть использовано в
MIHoã0ýëåêTIðoäHûõ автоматах при сварке лпсто вых и рамнолистовых конструкций.
Известно устройство для подачи элс«тродной про волоки преимущественно в многоэлектродных автоматах, содержащее корпус с уста новленным на нем захватом, смонтированным с возмож ностью осевого перемещения на валу, ходовой винт, гайка которого связана с захватом, и программирующий механизм.
Недостатком известного у тройства является то, что техническое и конструктивно решения этого устройства сложны. à мс;апизм подачи электродной проволоки посредством системы изогнутых по радиусу входящих одна в другую трубок, клещевого захвата, снабжен ного зацепом для перемещснпя подвижных трубок и пневматическим приводом с электро- и пневмоаппаратурой, — нс обеспечивают безотказную его работу.
Предложенное устройство отличается от известного тем, что с целью упрощения конструкции, повышения надежности и увеличения производительности захват выполнен в виде двух роликов, прижимного и приводного, причем последний связан с валом зубчатоку1H÷êîâûì механизмом. который состоит из коромысла, установленного на валу, проме?куточной шестерни и кулака, воздействующего па приводной ролик и собачку-упор.
5 На фиг. 1 дана кпнематпчсская схема устройства; на фпг. 2 — предлагаемое устройстВ0, впд спереди; на фиг. 3 — то же, вид св;рху; на фиг. 4 — 6 показано взаимодействие кулака коромысла с рычагом (в íà lаlс ра10 бочего хода, раоочпй ход. в начале обратноГО хОлостОГО хода,} .
Устройство сoдеp?I ит каретку 1, «0(IОмыc ,10 2 с укрепленными спереди зубчатым се«тором 3 и смен.ым кулаком 4 и снаожснным
15 B ?хвостовой части мпор а III 5, з? бчат00 Koclcс0 6. сидящее неподвижно на одном валу рыH BT2 7 с IlpHB03i!Ib!41 р0 1 I«oil 8 H и аходящесся в зацеплении с зубчатым сектором 3 коромысла 2 через промсжуто гное зуб !ВТОО «о20 лcc0 9, рычаг 7. cIIдящпй подвпж1.о в «орпусс и а одной осп с п1?омс?«сTo : нь! м I 0 1c . 0?1 II находящийся под воздействием пружll.<ы 10 с укрепленной шарнирно собачкоп-упорам !1, пажпмной ролик 12 с пружиной 13 II llo25 рамп 14, наоор «ассст 15 с llailoTHI»:oi электродной проволокой 16, направляющие трубки 17. ходовой винт 18, гайкм 19 ходового винта. ходовой поворотный вал 20, кулак пежима сварки 21, электропр !BOY 22.
30 Устройство работает лсдчощпм образом.
