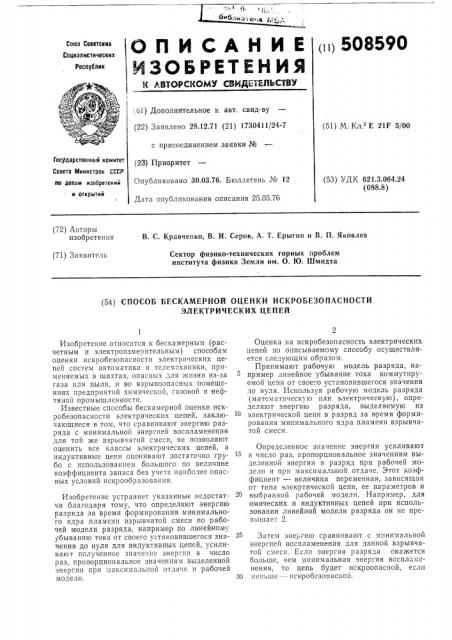

О П И С А Н И Е («) 508590

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

1 !

6!) Дополнительное к авт. свид-ву ! (22) Заявлено 28.12.71 (21) 1730411/24-7 (51) М Кл Е 21F 5/00 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.76. Бюллетень № 12

Дата опубликования описания 25.05.76

Государственный комитет

Совета Министров СССР по лолам изобретений и открытий (53) УДК 621.3.064.24 (088.8) (72) Авторы изобретения

В. С. Кравченко, В. И. Серов, A. T. Ерыгин и В. П. Яковлев

Сектор физико-технических горных проблем института физики Земли им. О. Ю. Шмидта (71) Заявитель (54) СПОСОБ БЕСКАМЕРНОЙ ОЦЕНКИ ИСКРОБЕЗОПАСНОСТИ

ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

Изобретение относится к бескамерным (расчетным и электроизмерительным) способам оценки искробезопасности электрических цепей систем автоматики и телемеханики, применяемых в шахтах, опасных для жизни из-за газа или пыли, и во взрывоопасных помещениях предприятий химической, газовой и нефтяной промышленности.

Известные способы бескамерной оценки искробезопасности электрических цепей, заключающиеся в том, что сравнивают энергию разряда с минимальной энергией воспламенения для той же взрывчатой смеси, не позволяют оценить все классы электрических цепей, а индуктивные цепи оценивают достаточно грубо с использованием большого по величине коэффициента запаса без учета наиболее опасных условий искрообразования.

Изобретение устраняет указанные недостатки благодаря тому, что определяют энергию разряда за время формирования минимального ядра пламени взрывчатой смеси по рабочей модели разряда, например по линейному убыванию тока от своего установившегося значения до нуля для индуктивных цепей, усиливают полученное значение энергии в число раз, пропорциональное значениям выделенной энергии при максимальной отдаче и рабочей модели.

Оценка на искробезопасность электрических цепей по описываемому способу осуществляется следующим образом.

Принимают рабочую модель разряда, например линейное убывание тока коммутируемой цепи от своего установившегося значения до нуля. Используя рабочую модель разряда (математическую или электрическую), определяют энергию разряда, выделяемую из электрической цепи в разряд за время формирования минимального ядра пламени взрывчатой смеси.

Определенное значение энергии усиливают в число раз, пропорциональное значениям выделенной энергии в разряд при рабочей модели и при максимальной отдаче. Этот коэффициент — величина переменная, зависящая от типа элекртической цепи, ее параметров и выбранной рабочей модели. Например, для омических и индуктивных цепей при использовании линейной модели разряда он не превышает 2.

Затем энергию сравнивают с минимальной энергией воспламенения для данной взрывчатой смеси. Если энергия разряда окажется больше, чем минимальная энергия воспламенения, то цепь будет искроопасной, если

30 меньше — искробезопасной.

508590

Формула изобретения

Составитель Л. Ферштман

Техред Т. Лященко

Редактор В. Левятов

Корректор Е. Хмелева

Заказ 1105/8 Изд. Кз 1263 Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ бескамерной оценки искробезопасности электрических цепей, заключающийся в том, что сравнивают энергию разряда с минимальной энергией воспламенения для той же взрывчатой смеси, отличающийся тем, что, с целью расширения области применения и учета .возможных опасных условий искрообразования, для сравнения используют максимальную энергию разряда, для получения которой определяют энергию разряда за время формирования минимального ядра пламени взрывчатой смеси по рабочей модели

5 разряда, например по линейному убыванию тока от своего установившегося значения до нуля для индуктивных цепей, усиливают полученное значение энергии в число раз, пропорциональное значениям выделенной энергии

10 при максимальной отдаче и рабочей модели.
