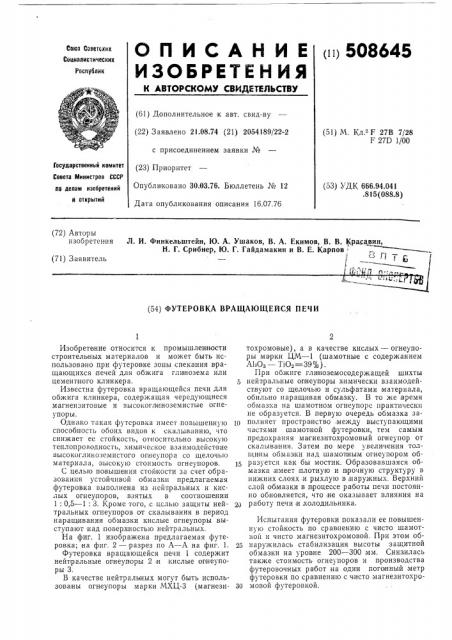

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((() 508645

Сова Советских

Социалистических

Реслублии (61) Дополнительное к авт. свид-ву (22) Заявлено 21.08.74 (21) 2054189/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 30 03.76. Бюллетень № 12

Дата опубликования описания 16.07.76 (51) М. Кл. F 27В 7/28

F 27D 1/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.94.041 .815(088.8) (72) Авторы изобретения

Л. И. Финкельштейн, Ю. А. Ушаков, В. А. Екимов, В. В. Красавин, H. Г. Срибнер, Ю. Г. Гайдамакин и В. Е. Карпов:

I с -. 1 1;1 (71) Заявитель (54) ФУТЕРОВКА ВРАЩАЮЩЕЙСЯ ПЕЧИ

Изобретение относится к промышленности строительных материалов и может быть использовано при футеровке зоны спекания вращающихся .печей для обжига глинозема или цементного клинкера.

Известна футеровка вращающейся печи для обжига клинкера, содержащая чередующиеся магнензитовые и высокогл иноземистые огнеупоры.

Однако такая футеровка имеет повышенную способность обоих видов к скалыванию, что снижает ее стойкость, относительно высокую теплопроводность, химическое взаимодействие высокоглиноземистого огнеупора со щелочью материала, высокую стоимость огнеупоров, С целью повышения стойкости за счет образования устойчивой обмазки предлагаемая футеровка выполнена из,нейтральных и кислых огнеупоров, взятых в соотношении

1: 0,5 — 1: 3. Кроме того, с цслью защиты нейтральных огнеупоров от скалывания в период наращивания обмазки кислые огнеупоры .выступаютт над поверхностью нейтральных.

На фиг. 1 изображена предлагаемая футеровка; на фиг. 2 — разрез по А — А на фиг. 1.

Футеровка вращающейся печи 1 содержит нейтральные огнеупоры 2 и кислые огнеупоры 3.

В качестве нейтральных могут быть использованы огнеупоры марки MXU,-З (магнезитохромовые), а в качестве кислых — огнеупоры марки LIM — 1 (шамотные с содержанием

A12O3 — Т10, =39 /о ) .

При обжиге гли ноземосодержащей шихты нейтральные огнеупоры химически взаимодействуют со щелочью и сульфатами материала, обильно наращивая обмазку. В то же время обмаз a на шамотном огнеупорс практически не образуется. В первую очередь обмазка заполняет простр агенство,между выступающими частями шамогной футеровки, тем самым предохраняя магнезитохромовый огнеупор от скалывания. Затем по мере увеличения толщины обмазки над шамотным огнеупором об15 разуется как бы мостик. Образовавшаяся обмазка, имеет плотную и порочную структуру в нижних слоях и рыхлую в наружных. Верхний слой обмазки в процессе работы печи постоянно обновляется, что не оказывает влияния на работу печи и холодильника.

Испытания футеровки показали ее повышенную стойкость по сравнению с чисто шамотной и чисто магнезитохромовой. При этом об25 наружилась стабилизация высоты защитной обмаз ки на уровне 200 — 300 мм. Снизилась также стоимость огнеупоров и производства футеровочных работ на один погонный,метр футеровки по сравнению с чисто магнезитохро30 мовой футеровкой.

608645

Формула изобретения,4-А Риг. 2

А Tиг. 7

Составитель Л. Мацук

Текред T. Трусова

Корректор А, Дзесова

Редактор 3. Ходакова

Заказ 1678/18 Изд, № 1353 Тираж 764 Подписное

ЦНИИПИ Государственного комитета Совета Мияистров СССР по делам изобретений и открытий

113035, Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Футеровка вращающейся печи, содержащая чередующиеся по составу опнеупоры, отл и ч а ю щ а я с я тем, что, с целью повышения стой кости футеровки за счет образования устойчивой обмазки, она выпол нена из нейтральных и кислых опнеупоров, взятых в соотношении 1: 0,5 — 1; 3.

2. Футеровка по п. 1, отлич ающая си тем, что, с целью защиты нейтралыных огне5 упоров от с|калывания в период наращивания обмазки, кислые огнеупоры выступают над поверхностью,нейтр алиных.
