Устройство для определения местаповреждения изоляции всех проводовкабельной линии

Устройство для определения местаповреждения изоляции всех проводовкабельной линии

Иллюстрации

Показать все

Реферат

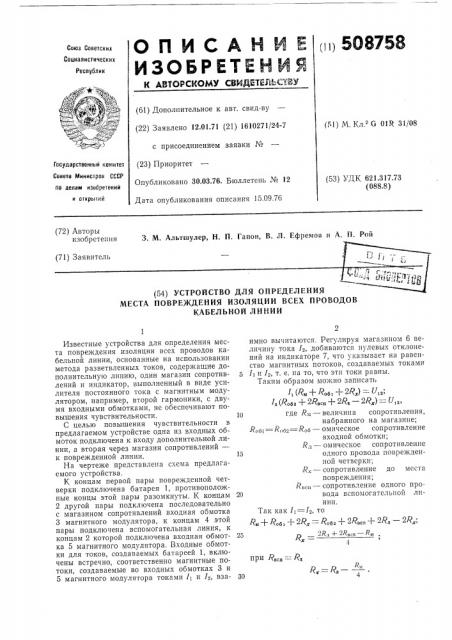

О П И С А Н Н Е () 5O8758

ИЗОБРЕТЕНИЯ

СОюз Советских

Социалистических

Реслуолик

К АВТОРСКОМУ СВКДЕТЕйЬЮ ВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 12.01.71 (21) 1610271/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.76. Бюллетень № 12

Дата опубликования описания 15.09.76 (51) М Кл г 6 01k 31 08

Государственный комитет

Совета Министров СССР ло делам изооретений

N открытий (53) УДК 621.317.73 (088.8) (72) Авторы изобретения

3. М. Альтшулер, Н. П. Гапон, В. Л. Ефремов и А. П. Рой (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

МЕСТА ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ ВСЕХ ПРОВОДОВ

КАБЕЛЬНОЙ ЛИНИИ

20 при R„„=- R, 30

Известные устройства для определения места повреждения изоляции всех проводов кабельной линии, основанные на использовании метода разветвленных токов, содержащие дополнительную линию, один магазин сопротивлений и индикатор, выполненный в виде усилителя постоянного тока с магнитным модулятором, например, второй гармоники, с двумя входными обмотками, не обеспечивают повышения чувствительности.

С целью повышения чувствительности в предлагаемом устройстве одна из входных обмоток подключена к входу дополнительной линии, а вторая через магазин сопротивлений— к поврежденной линии.

На чертеже представлена схема предлагаемого устройства.

К концам первой пары поврежденной четверки подключена батарея 1, противоположные концы этой пары разомкнуты. К концам

2 другой пары подключена последовательно с магазином сопротивлений входная обмотка

3 магнитного модулятора, к концам 4 этой пары подключена вспомогательная линия, к концам 2 которой подключена входная обмотка 5 магнитного модулятора. Входные обмотки для токов, создаваемых батареей 1, включены встречно, соответственно магнитные потоки, создаваемые во входных обмотках 3 и

5 магнитного модулятора токами 1д и 1г, взаимно вычитаются. Регулируя магазином 6 величину тока 1г, добиваются нулевых отклонений на индикаторе 7, что указывает на равенство магнитных потоков, создаваемых токами

1, и 1г, т. е. на то, что эти токи равны.

Таким образом можно записать

1д (1 м + 1 об д + Мх) — д а1

12 (Аоба + 2Явсп + 2Ял 2Я») фдад

10 где Ядд — величина сопротивления, набранного на магазине; ддобд=Бобг=дд;об — ОМИЧЕСКОЕ СОПротИВЛЕНИЕ входной обмотки;

R:, — омическое сопротивленпе

15 одного провода поврежденной четверки;

R,. — сопротивление до места повреждения;

R„„— сопротивление одного провода вспомогательной линии.

Так как 1,=1,, то

1дм + Аобд + 21д» вЂ” Роба + 21 всп + Мл 21х»

25 т 2R., + 2Явсп — R, х

Ф

508758

Формула изобретения

Составитель С. Гордон

Техред Т. Лященко

Корректор Л. Котова

Редактор Е. Караулова

Заказ 1790/3 Изд. Ао 1549 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

В том случае, когда сопротивление линии больше 250 ом (имеется в виду, что максимально возможное сопротивление магазина

Рм,.; =1000 ом), магазин может быть включен параллельно входной обмотке 3 магнитного модулятора, и расстояние до места повреждения определяется по формуле

RM (4R,, — йоб)

2 (Д ог + 2й„) Устройство для определения места повреждения изоляции всех проводов кабельной линии, основанное на использовании метода разветвленных токов, содержащее дополнительную линию, один магазин сопротивлений и индикатор, выполненный в виде усилителя постоянного тока с магнитным модулятором, например, второй гармоники, с двумя входными обмотками, отличающееся тем, что, с целью повышения чувствительности, одна из упомянутых входных обмоток подключена к входу дополнительной линии, а вторая через магазин сопротивлений — к поврежденной линии.
